JACK
Machine à agrafer JACK JK-T1900GSK
Machine à points d’arrêt et à boutons haute vitesse, programmable et à commande numérique, entraînée par un servomoteur AC compact intégré à la tête de machine (système d’entraînement direct) et des moteurs pas à pas qui contrôlent les différents mécanismes. Un système innovant de changement rapide des kits de serrage permet d’utiliser la machine comme machine à points d’arrêt ou à boutons.
La programmation s’effectue via un écran tactile intuitif, fourni de série avec la machine. La machine à pointer les barres JACK JK-T1900GSK est livrée avec 100 motifs prédéfinis et 50 motifs de fixation par bouton. L’opérateur peut facilement saisir et modifier les données.
Système de lubrification amélioré – Les taches d’huile sont éliminées grâce à la technologie avancée de tête sèche (la barre d’aiguille et le dispositif de prise de fil ne nécessitent plus de lubrification).
Équipement standard de la machine :
- Kit de serrage pour points d’arrêt standard en taille 16 x 2,4 mm (pour d’autres motifs, il est nécessaire de changer les pinces)
- Kit de serrage pour utiliser la machine comme machine à coudre les boutons
Paramètres techniques :
- Vitesse de couture maximale : 3000 points/min
- Largeur de point : 0,1 mm – 10 mm
- Zone de couture : 30 mm (L) x 40 mm (l) (pour coudre tous les motifs standard de la machine, vous devez à chaque fois ajuster les éléments qui maintiennent le tissu, c’est-à-dire le pied de serrage et la plaque d’entraînement)
- Alimentation électrique : 230 V
| Modèle | Aiguilles | Nombre d’aiguilles | Nombre de fils | Longueur du boulon (mm) | Largeur du boulon (mm) | coupe-fil automatique | Essuie-glace | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|---|---|---|---|
| JK-T1900GSK | DPX5 16# | 1 | 2 | 40 | 30 | OUI | OUI | 13 | 3200 |
| JK-T1900GHK | DPX17 19# | 1 | 2 | 40 | 30 | OUI | OUI | 13 | 3200 |
| JK-T1906GS | DPX17 14# | 1 | 2 | 60 | 50 | OUI | OUI | 13 | 2700 |
Une machine – Multifonctions
JK-T1900BSK/JK-T1903BSK : Transformation facile de la machine à points d’arrêt en machine à coudre les boutons. Gain d’efficacité et économies d’au moins 15 %.

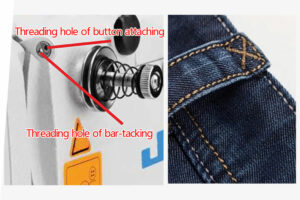

Nouveau tendeur de fil universel
Deux types de filage. Adapté aux tissus épais.

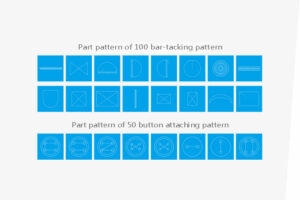

De nombreux modèles faciles à mettre à jour
Il est possible d’enregistrer et de mettre à jour jusqu’à 200 motifs sur le panneau de commande ou via le port USB.

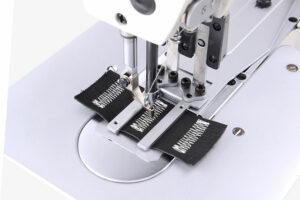

Tissus élastiques
Convient à différents types de tissus élastiques.
Modèle JK-T1904BS

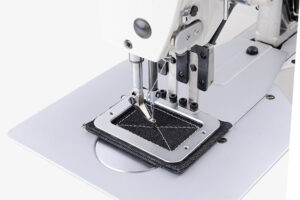

Couture de petits patrons
Convient pour le bâti et la couture décorative de sacs, velcro, chaussures, bagages, etc. dans une zone de couture de 30 x 40 mm.
Modèle JK-T1906BS

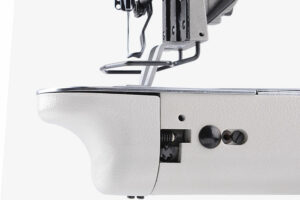

Nouvelle couverture au design innovant, application plus étendue
Le revêtement du crochet de la navette est de forme semi-concave, et son tissu de petite taille facilite également l’insertion.
JACK

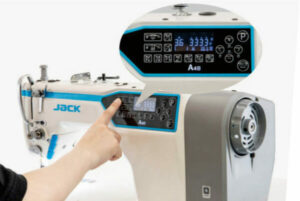

Longueur de point précise
La longueur du point peut atteindre 0,1 mm, contrôlée par un moteur pas à pas. La fonction de réglage de la longueur de point peut être verrouillée au cas où l’opérateur ne s’en servirait pas correctement.

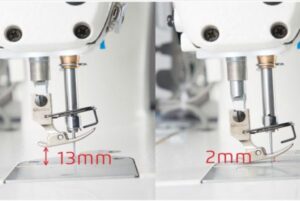

Hauteur ajustable, facile à utiliser
La hauteur du pied-de-biche peut être réglée dans une plage de 0 à 13 mm, ce qui permet de répondre aux exigences des tissus de différentes épaisseurs et d’économiser du temps.
Motifs de couture
Vous pouvez créer de beaux points ornementaux, grâce à la longueur de point alternée. Ils peuvent également être modifiés pour répondre à des besoins différents.

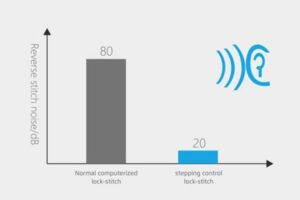

Arrêt silencieux
Grâce à la conception du moteur pas à pas utilisé pour l’arrêt électronique, le bruit a été considérablement réduit : cela vous permet de travailler dans un environnement plus silencieux et plus confortable.

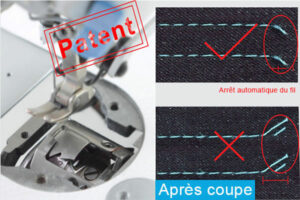

Fil court restant
Pas besoin de couper à nouveau le fil restant, ce qui évite les risques de coupure et permet d’économiser du temps de travail et donc de l’argent.
Superposition de points
Le chevauchement des points peut être fait très précisément dans toutes les longueurs de points. Fonction de démarrage et d’arrêt numérique disponible.
| Modèles | Aiguilles | Nombre de fils | Longueur de point (mm) | Relevage du pied (mm) | Vitesse de couture : points/min | Matériau léger/moyen | Matériau lourd |
|---|---|---|---|---|---|---|---|
| A4B-A-C | DBX1 11-18# | 2 | 5 | 5-13 | 5000 | V | / |
| A4B-A-CH-M | DBX1 11-18# | 2 | 5 | 5-13 | 5000 | V | / |
| A4B-A-C-7 | DPX1 11-18# | 2 | 7 | 5-13 | 3500 | V | / |
| A4B-A-CH | DPX5 18-21# | 2 | 5 | 5-13 | 4500 | / | V |
| A4B-A-CH-7 | DPX5 18-21# | 2 | 7 | 5-13 | 4500 | / | V |
| A4B-A-CHL-7 | DPX5 18-21# | 2 | 7 | 5-13 | 3500 | / | V |
JACK
Machine à point noué
Machine à commande électronique pour coudre le motif programmé dans la zone de couture disponible de 220 x 100 mm .
Cette machine est utilisée pour la couture en série de motifs répétitifs, tels que la pose d’étiquettes, de fermetures ou de surpiqûres décoratives. Équipée d’un servomoteur intégré à la tête de couture (système à entraînement direct) et de moteurs pas à pas, ainsi que d’un nouveau mécanisme de transport, elle améliore la qualité des motifs cousus, assure un fonctionnement plus fluide et précis, et réduit les temps de démarrage et de fin de production. La machine automatique JACK JK-T3020 est compatible avec divers matériaux et permet de réaliser de nombreuses opérations. Son utilisation est simple et ne requiert aucune compétence particulière de la part de l’opérateur.
Tous les paramètres de couture peuvent être programmés sur un panneau de commande tactile clair.
Paramètres techniques :
- Vitesse de couture : jusqu’à 2 700 tr/min
- Levée du pied-de-biche : jusqu’à 22 mm
| Modèle | Aiguilles | Nombre d’aiguilles | Nombre de fils | Zone de couture (mm) | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|---|
| JK-T2210 | DPx17 14-25# | 1 | 2 | 220 x 100 | 22 | 2700 |

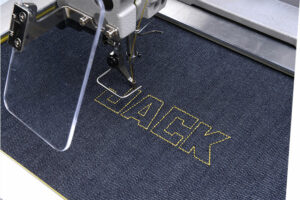

Large gamme d’applications
Il est possible de télécharger jusqu’à 999 motifs via le port USB. La machine permet de coudre des éléments en cuir, en jean, etc.

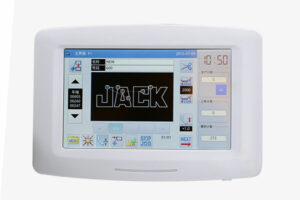

Simple d’utilisation
Des patrons de couture lisibles et clairs ainsi que des paramètres détaillés facilitent grandement le réglage de l’opération.

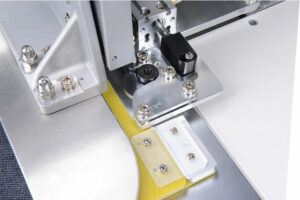

Modification facile du modèle
Un système de douilles cylindriques assure un changement rapide et précis des motifs de couture.

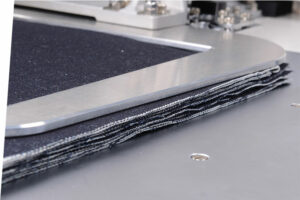

Couture robuste
Le moteur haute puissance permet de coudre même des matériaux très épais.
JACK
Petite Machine A Gabarits
Programmation Embarquée
Grâce à son interface simple et intuitive, il est possible de créer des programmes depuis l’écran ou via un logiciel PC et de les importer via USB ou wifi avec l’IoT.
Convient également aux travaux intensifs
La couture sur cuir ne pose aucun problème grâce à la transmission par arbre entraînée par un moteur puissant.
Lecture de codes-barres
Changement automatique du programme de couture par simple insertion du gabarit et lecture du code-barres.
Pied sauteur électronique
Le pied-de-biche intelligent reste abaissé plus longtemps, attendant que l’aiguille remonte, afin d’éviter les sauts et les ruptures de points. Il est également possible de régler différentes hauteurs selon les zones de couture.
Changement rapide de fonctionnement
Changez rapidement d’opération de couture grâce à l’ouverture et à la fermeture rapides commandées depuis le panneau.
Modèle
La polyvalence d’une machine à gabarits réside dans sa capacité à créer une infinité de tailles pour une infinité d’opérations qui resteront parfaitement immobiles grâce à la pression des pinces.
Industrie 4.0 loT (+)
Modifiez les paramètres, consultez les statistiques, envoyez des motifs de couture depuis l’application/l’application Web directement à la machine dans le cloud, où que vous soyez.
Spécifications
JACK

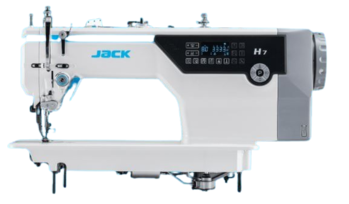

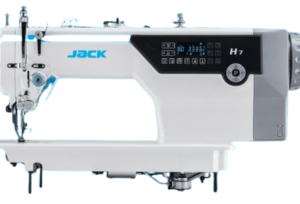

Machine à point noué
Cette machine à coudre automatique à point noué à une aiguille est conçue pour la couture de matériaux épais (cuir, tissus d’ameublement, etc.) et est équipée d’un moteur à économie d’énergie intégré à la tête de la machine (système Direct Drive). Ceci garantit un fonctionnement silencieux et une faible consommation d’énergie. Un moteur pas à pas contrôle le réglage de la longueur de point, les points d’arrêt et le relevage du pied-de-biche. Cela réduit considérablement le bruit lors des points d’arrêt et permet un réglage précis de la longueur de point au 0,1 mm près. Lubrification centralisée (carter d’huile traditionnel). Un port USB permet de connecter des périphériques externes, tels qu’un ventilateur ou un téléphone (pour le recharger).
Fonctions automatiques :
- Couper le fil
- Positionnement de l’aiguille
- début et fin des empannages
- Lève-pied
Le système d’entraînement double (pied d’entraînement inférieur et pied-de-biche supérieur) assure un entraînement parfait des deux couches de tissu. La machine est dotée d’un panneau de commande intuitif intégré à la tête et d’un rétroéclairage LED à intensité réglable près de la barre à aiguille.
Spécifications techniques :
- Vitesse de couture : jusqu’à 2500 points/min
- Longueur de point : jusqu’à 8 mm
- Levée du pied-de-biche : jusqu’à 15 mm (7 mm en manuel)
- Système d’aiguilles : DPx17 20-23#
|
Modèle |
Aiguilles | Nombre de fils | Longueur de point (mm) | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|
| H7-C | DPx17 20 23# | 2 | 8 | 7-15 | 2500 |

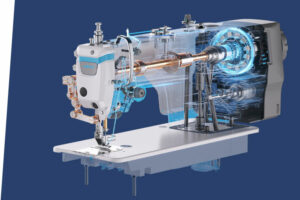

Système de couture intelligent
Le système de couture intelligent, basé sur une technologie moderne de tension du fil, garantit une couture de haute qualité sans fronces ni nœuds, même sur des coutures épaisses.

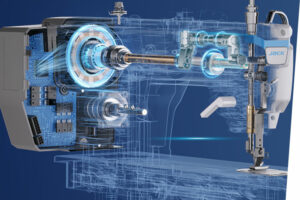

Plus de puissance
Le moteur a gagné en puissance. Il offre un couple élevé et d’excellentes performances dynamiques.

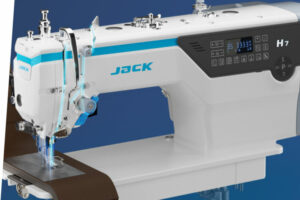

Technologie de tension du fil
Les technologies modernes de guidage du fil réduisent la tension et minimisent la fréquence des ruptures de fil pendant la couture.
Caractéristiques
| Modèle | Applications | Système aiguille | Nombre fils | Longueur de point | Relevage de pied | Vitesse max | Relevage | Volume (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| H7-C | Normali | DP×17 20-23 # | 2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
| H7-CXB | Valigie | DP×17 21#
DP×5 14# |
2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
| H7-CST | Guanti | DP×5 14# | 2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
JACK

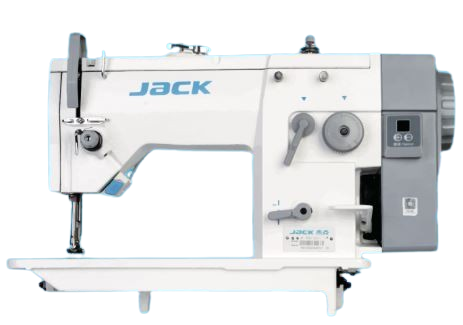

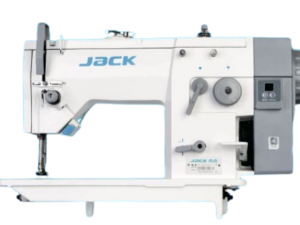

Machine Zigzag 20U
Machine ZigZag à bras court adaptée à la couture et à la broderie. ZigZag réglable en différentes largeurs jusqu’à 9 mm, idéal pour les tissus moyens et légers. Double fonction de la genouillère qui peut être utilisée pour relever le pied presseur ou pour broder.

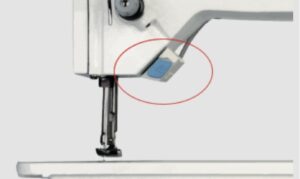

Touche d’ajout de points
En plus d’activer la lumière LED, une touche électronique près de la barre à aiguille vous permet d’ajouter des points avec précision même dans les processus les plus difficiles.

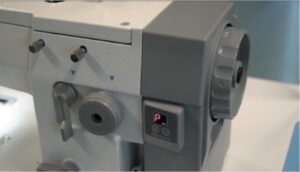

Moteur intégré
Moteur à entraînement direct intégré de 550 W pour une économie d’énergie efficace. Panneau intégré pour régler la vitesse maximale et le positionnement de l’aiguille.

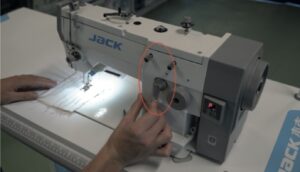

Largeur de ZigZag
La largeur du zig-zag peut atteindre 9 mm et peut être contrôlée par un levier confortable ou par la genouillère.

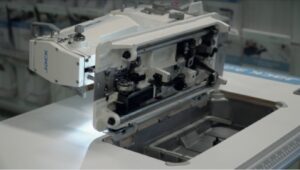

Auto-lubrification
Alimentation en huile automatique pour une meilleure lubrification.

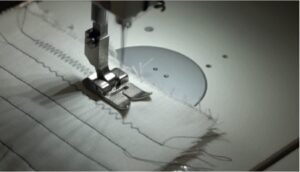

Position d’aiguille
L’aiguille peut être déplacée sur 3 positions (centrale, droite et gauche) grâce à un sélecteur pratique: cela vous permet de coudre même au niveau des fermetures éclair.
Caractéristiques:
| Modèles | Application | Largeur ZigZag | Moteur | Vitesse max de couture | Volume | Système aiguilles |
| 20U-53 | Modello base | 9mm | 550mm | 2.000 rpm | 65*25*35 cm | 134R |
| 20U-93 | Autolubrificata | 9mm | 550mm | 2.000 rpm | 65*25*35 cm | 134R |
METALMECCANICA
APPLICATEUR PNEUMATIQUE MT ECONOMIQUE
Applicateur pneumatique complet avec dispositif de protection des mains selon les normes CE.
Également disponible dans la version MT / SL avec une profondeur de travail utile de 160 mm.
- positionneur à LED rouge ( point ou croix )
- panneau
- guide de référence des distances des boutons
- kit d’aspiration
METALMECCANICA
APPLICATEUR GS PNEUMATIC
Applicateur pneumatique pour pièces métalliques en général ( également crochets pour pantalons ) .
- positionneurs LED à point croisé ou rouge
- kit d’aspiration
- panneau
- référence du guide pour la distance entre les boutons
- dispositif d’approche pour le centrage
- dessus avec références pour stop arrière et / ou latéral ( également avec dessin )
- minuterie pneumatique
RACING
PK-SP pour machine surjet, puller avant (pour la couture de spaghetti)
PULLER SPECIFCATION
| Machine adaptable | Machine surjet |
| Manière de conduite | Rouleau supérieur et inférieur |
| Type de transmission | P-2 |
| Minimum distance entre le rouleau et l’aiguille | 200 mm |
| Type du rouleau (*Standard) | *P5535K/P2560K |
| Longueur du puller | 0.3~6 mm |
| Vitesse max de la couture (Continu / intermittent) | 4000/6000 |
| Alimentation | AC 100~240V |
RACING
PL pour machine simple ou double aiguille (Standard)
LLER SPECIFCATION
| Machine adaptable | Simple ou double aiguille |
| Manière de conduite | Rouleau supérieur |
| Type de transmission | P-2 |
| Minimum distance entre le rouleau et l’aiguille | 50 mm |
| Type du rouleau (*Standard) | *P5515 |
| Longueur du puller | 0.3~6 mm |
| Vitesse max de la couture (Continu / intermittent) | 4000/6000 |
| Alimentation | AC 100~240V |
RACING
PL-S1 pour machine recouvrement plate
PL-S2 pour machine recouvrement à canon
PL-S1 PULLER SPECIFCATION
| Machine adaptable | Machine de recouvrement plate |
| Manière de conduite | Rouleau supérieur |
| Type de transmission | P-2 |
| Minimum distance entre le rouleau et l’aiguille | 65 mm |
| Type du rouleau (*Standard) | *P5550 |
| Longueur du puller | 0.3~6 mm |
| Vitesse max de la couture (Continu / intermittent) | 4000/6000 |
| Alimentation | AC 100~240V |
PL-S2 PULLER SPECIFCATION
| Machine adaptable | Machine de recouvrement à canon |
| Manière de conduite | Rouleau supérieur |
| Type de transmission | P-2 |
| Minimum distance entre le rouleau et l’aiguille | 65 mm |
| Type du rouleau (*Standard) | * T5550/T2560 |
| Longueur du puller | 0.3~6 mm |
| Vitesse max de la couture (Continu / intermittent) | 4000/6000 |
| Alimentation | AC 100~240V |
RACING
PS pour machine simple ou double aiguille (Petit roue)
La roue du puller peut être soulevée lorsqu’il n’est pas utilisé
Extrêmement rapproché, facilite la courbe et la couture courte sur des matériaux fins.
PULLER SPECIFCATION
| Machine adaptable | Simple ou double aiguille |
| Manière de conduite | Rouleau supérieur |
| Type de transmission | P-2 |
| Minimum distance entre le rouleau et l’aiguille | 28 mm |
| Type du rouleau (*Standard) | *P2510 |
| Longueur du puller | 0.3~6 mm |
| Vitesse max de la couture (Continu / intermittent) | 4000/6000 |
| Alimentation | AC 100~240V |
