JACK
Machine recouvreuse JACK W4
Coupe-fil automatique
Coupe fil inférieur et supérieur : la durée de vie des couteaux est plus longue, avec moins de problèmes et un rendement élevé – précision à 100%.
Pour tissus lourds et légers
Élargissez la gamme de tissus dans laquelle vous travaillez. Couture en douceur et sans déformation même sur les arêtes.
Guide vocal
Une simple erreur peut être résolue par la fonction de guidage vocal.
Machine multifonctions
Couture simple, couture de ruban, couture de recouvrement et ourlet du dessous, convient pour différents procédés de couture..
Conception intégrée
La mécanique et l’électronique s’unissent dans un design épuré, sans câblage, tout est intégré.
| Modèles | Aiguilles | Nombre d’aiguilles | Nombre de fils | Longueur de point (mm) | Largeur de point (mm) | Ratio différentiel | Relevage du pied (mm) | Vitesse de couture : points/min |
|---|---|---|---|---|---|---|---|---|
| W4-UT-01GB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-UT-01BB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-UT-03DB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-UT-08AC | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-D-01GB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-D-02BB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-D-03DB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-D-05CB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 5 | 4000 |
| W4-D-07CB | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 5 | 5500 |
| W4-D-08AC | UY128GAS 11-14# | 3 | 5 | 1.5-4.5 | 5.6/6.4 | 0.65-1.3 | 7 | 5500 |
| W4-D-23GB | UY128GAS 11-14# | 3 | 5 | 6 | 5.6/6.4 | 1 | 7 | 4000 |
| W4-D-23BB | UY128GAS 11-14# | 3 | 5 | 6 | 5.6/6.4 | 1 | 7 | 4000 |
| W4-D-23GBL | UY128GAS 11-14# | 2 | 4 | 7-7.5 | 5.6/6.4 | 1 | 7 | 4000 |
| W4-D-23BBL | UY128GAS 11-14# | 2 | 4 | 7-7.5 | 5.6/6.4 | 1 | 7 | 4000 |
JACK
Machine boutonnière mécanique
Machine à boutonnière mécanique actionnée par un moteur intégré à arbre unique à faible vibration, réduit bruit, haute efficacité et excellente qualité de couture. Coupe-fil et relevage de pied automatiques contrôlés par un moteur pas à pas pour améliorer l’efficacité et réduire le travail. Nouveau panneau avec fonction de comptage automatique des pièces. Convient pour coudre des boutonnières sur divers tissus tells que chemises, salopettes, T-shirts.
Nouvelle Fusion
Le boîtier de commande intégré et le moteur permettent un entraînement plus facile et une installation rapide de la machine.
Moteur pas à pas
La coupe et le relevage de pied sont contrôlés par un moteur pas à pas à faible vibration et réduit bruit qui promet des performances de production élevées avec une grande économie d’énergie.
Réponse rapide et réduit bruit
L’intégration d’un double contrôle du fonctionnement du moteur le rend plus rapide et plus précis: il ralentit puis s’arrête, maintenant le bruit sous le seuil de 83 décibels à 3600 rpm.
Pour les tricots (K)
La plaque arrondie est dédiée aux tissus élastiques et aux tricots tandis que le pied arqué réduit la possibilité de casse du fil. Convient aux maillots de bain et aux tissus extensibles avec bord-côte.
Coupe courte 3mm (X)
Il ne nécessite pas d’un deuxième coupe manuelle, ce qui permet d’économiser du temps et de l’argent tout en augmentant la productivité (en option).
Écran LCD avancé
Plus de fonctions à portée de click, facile et intuitive grâce aux grandes icônes sur les touches et sur l’écran, il ne nécessite pas de lire le manuel.
JACK
Machine pose bouton
Trois modèles – Changement facile
Une machine avec trois modèles de fixation de boutons. Il suffit de tourner la manette pour en changer facilement.
Intégration et économie d’énergie
Boîtier de contrôle intégré, permettant d’économiser 71% d’énergie.
Configuration intelligente – Travail moindre – Plus d’efficacité
La levée et le réglage automatique du pied presseur, contrôlés par un aimant, assurent des performances plus stables, libèrent du temps de travail et améliorent grandement l’efficacité du travail.
Utilisation facile – Changement pratique
Le bouton du panneau de commande permet de choisir facilement la quantité de points, la pression de levage et de régler divers paramètres.
Eclairage LED
La lumière LED protège les yeux de chaque opérateur et assure un enfilage précis.
Optimisation de l’engrenage excentrique
Il permet un fonctionnement plus stable, moins de vibrations et améliore considérablement la durée de vie et la qualité de la machine.
| Modèles | Aiguilles | Nombre de points | Nombre de fils | Diamètre boutons (mm) | Dim. des boutons | Coupe-fil auto. | Relevage de pied auto. | Hauteur relevage de pied (mm) | Vitesse Max. (p.p.m) |
|---|---|---|---|---|---|---|---|---|---|
| JK-T1377E | TQ x 1 16# | 1 | 1 | 10-28 | X(2.5~6.5) Y(0, 2.5~4.5) |
V | V | 9 | 1500 |
JACK
Alimentation par aiguille
Machine à point noué informatisée avec entraînement par griffes et par aiguille. Équipée d’un coupe-fil, d’un point d’arrêt et d’un levier de pied-de-biche. Condensation finale du point, coupe courte à 3 mm, base de travail agrandie. Carter d’huile étanche et moteur à entraînement direct.
Alimentation par aiguille
L’entraînement par aiguille assure un tissu lisse, sans plis ni décalages ; convient à tous les types de fils, de mousseline et de soie.
Fil court
Après la coupe, le fil reste à moins de 3 mm de la pointe et le point est automatiquement bloqué pour éviter que le fil ne saute, ce qui donne des points magnifiques.
Carter d’huile étanche
L’huile est ainsi débarrassée de la poussière et autres impuretés, assurant une lubrification parfaite.
Grand espace sous les aisselles
L’espace de travail atteint 300 mm, ce qui facilite l’avancement du tissu ; cette fonction est adaptée aux couettes, chemises et robes.
Guide vocal
La machine vous enseignera elle-même les différentes fonctions ; en cas d’erreur, elle vous en informera et, en cliquant sur le bouton VOICE, elle vous suggérera comment résoudre le problème ; une simple touche vous permettra également de revenir aux paramètres initiaux.
Extracteur intégré ( En Option)
Tire-aiguille numérique d’origine pour coutures à point noué, prévention de la casse d’aiguille sur les tissus épais, nombreuses fonctions synchronisées avec la machine.
Industrie 4.0 ( Optionnel )
Grâce au module Wi-Fi intégré, vous pouvez modifier les paramètres et contrôler la productivité de la machine directement depuis l’application. Remarque : une passerelle Jack doit être achetée pour chaque tranche de 50 machines.
Spécifications
JACK
Machine piqueuse plate avec bras surdimensionné
Piqueuse plate avec système d’adaptation automatique du tissu avec une puce avec Intelligence Artificielle qui perçoit les changements de tissu en temps réel et les communique au nouveau moteur puissant capable de perforer jusqu’à 100 feuilles de papier A4 grâce à l’augmentation de 15% du couple et de la puissance.
Puce avec Intelligence Artificielle (AI)
La machine détecte les changements de matériel en temps réel, en comparant 200 000 modèles à 10 000 fois par seconde pour les envoyer au moteur.
Moteur Ultra Puissant
L’augmentation de 15% de la puissance qui atteint 8,4 Nm de couple, permet de coudre des matériaux le plus lourds sans casser le fil et des matériaux les plus légers sans des boucles le tissu.
Nouveau panneau
Machine entièrement numérique: coupe-fil automatique avec coupe courte, point d’arrêt numérique silencieux, releveur de pied numérique, longueur de point numérique, guidage vocal, patrons de couture et autres fonctions standard.
AMH
Le système de tissu adaptatif (AMH) grâce à la puce AI vous permet de coudre des tissus lourds, légers et élastiques sans avoir à faire avec des réglages.
Puissance de perçage
Le nouveau moteur ultra puissant permet de pénétrer jusqu’à 10 couches de jeans et plus de 100 feuilles de papier A4.
Releveur de pied numérique
Relevage de pied contrôlé numériquement par un moteur pas à pas. En un seul clic vous pouvez ajuster jusqu’à 13 niveaux à partir du panneau.
Pas d’Huile
Le carter d’huile scellé empêche l’entrée de poussière et maintient la machine propre et résistante en assurant une lubrification et un graissage parfaites.
Bras Surdimensionné de 305mm
Grand espace de travail qui vous permettra d’insérer facilement des vêtements tells que des doudounes, les vestes matelassées et les petits programmes de couture sans aucun problème.
JACK
Pour matériaux lourds
Transport supérieur et inférieur, moteur 750W, idéal pour les matériaux lourds, coud jusqu’à 10 couches de cuir en préservant la beauté du point.
Barre de relevage du pied étanche
Axe de relevage du pied presseur étanche, sans huile et lubrifié à la graisse solide incorporée.
Arbre d’un seul tenant
La conception à arbre d’un seul tenant réduit le couple de la machine et rend l’alimentation plus stable. Il est durable et peu bruyant.
Panneau de contrôle simple d’utilisation
Contrôle simple du fonctionnement et bouton de réinitialisation d’usine.
Eclairage LED
Équipée de 3 niveaux d’éclairage LED, elle offre une visibilité optimale, permettant un plus grand confort de travail et évitant la fatigue visuelle.
Ventilateur de refroidissement
Volant à main avec système de refroidissement, pour réduire la température du moteur. Contrôle électronique qui augmente la résistance et la durabilité des composants.
| Modèles | Applications | Aiguilles | Nombre de fils | Longueur de point (mm) | Relevage du pied (mm) | Vitesse de couture : points/min |
|---|---|---|---|---|---|---|
| H2-CZ | Matériaux classiques | DBX1 11-18# | 1 | 8 | 7.5-16 | 2000 |
| H2-CZ-12 | Canapés, sièges auto, rideaux | DPX5 18-21# | 1 | 8 | 7.5-16 | 2000 |
| H2-CZST | Gants | DBX1 11-18# | 1 | 8 | 7.5-16 | 2000 |
| H2-CZXB | Valises | DPX5 18-21# | 1 | 8 | 7.5-16 | 2000 |
| H2-CZZD | Sièges auto | DPX5 18-21# | 1 | 8 | 7.5-16 | 2000 |
JACK
Entrainement supérieure couteau raseuse
Couteau raseuse (K)
Couse et coupe le tissue avec un mouvement net grâce au couteau latéral.
Pour les matériaux lourds
Entraînement supérieure, moteur de 750 W, extrêmement puissant pour les matériaux lourds; coud jusqu’à 10 couches de cuir avec de beaux résultats.
Point superposé d’excellente qualité
Effectue 6 points qui se chevauchent adaptés à la plupart des projets complexes.
Barre de relevage du pied scellée
La lubrification à la graisse solide élimine les problèmes de taches d’huile.
Moteur intégré
Réduit les pertes d’énergie en rendant la machine rapide, stable, durable et silencieuse.
Arbre moteur à axe unique
La conception interne du vilebrequin sur un seul axe permet de réduire le moment de torsion, limiter efficacement les vibrations et rendre la course du moteur stable, rapide et silencieuse.
Pas peur de faire des erreurs
Grâce au bouton de reset vous pouvez réinitialiser les paramètres ou les réglages d’usine d’une simple pression.
Industrie 4.0 ( En Option)
Grâce au module WIFI intégré, vous pouvez modifier les paramètres et vérifier la productivité de la machine directement depuis l’application. NB: il faut acheter un gateway Jack toutes les 50 machines.
JACK
Machine à coudre informatisée à double aiguille

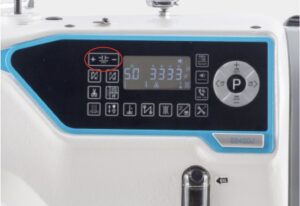

La Longueur De Point Numérique
La longueur du point peut atteindre 0,1mm contrôlée par un moteur pas à pas. Le point d’arrêt est aussi numérique et les aiguilles reviennent parfaitement là où elles sont déjà passées.
La Pour Léger Ou Lourd
Disponible en deux sous-classes : 103 avec le trou de griffe fin et 105 avec le trou de griffe large.

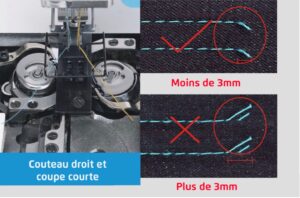

La Coupe-fil A Couteau Droit
Coupe les fils fins et épais avec une grande fiabilité, une haute efficacité et une grande adaptabilité ; grâce à ce dispositif, la stabilité de coupe augmente de 30%.

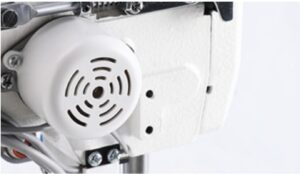

La Relâchement Tension Electronique
Les ouvre-disques de tension se règlent électroniquement et non plus mécaniquement avec un câble en acier qui permet de régler les temps et retards éventuels.

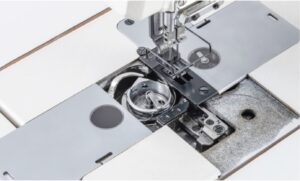

La Crochet Petit Ou Crochet Grand
Petit crochet particulièrement adapté aux fils fins; grand crochet particulièrement adapté aux fils épais.

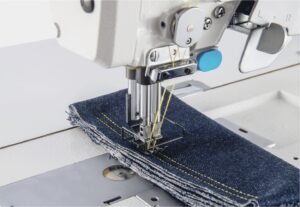

La Aiguilles Fixes Ou Escamotables
Aiguilles fixes pour coutures parallèles ; aiguilles escamotables pour les angles.

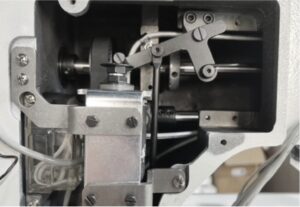

La Relevage De Pied Intégré
En plus des dispositifs de coupe-fil, de point d’arrêt et de racleur de fil, le relevage de pied automatique est aussi intégré au corps de la machine, la rendant sûre, silencieuse et belle à regarder.

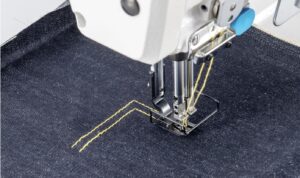

Autocornering
Après avoir relâché manuellement l’aiguille, la machine coudra le nombre de points défini sur l’écran avec seulement 1 aiguille, s’arrêtant automatiquement pour vous permettre de tourner l’ouvrage. De cette façon, il sera possible de reprendre la couture avec la pédale: la machine baissera automatiquement la deuxième aiguille escamotable après avoir réalisé le nombre de points.
JACK
Machine piqueuse plate avec couteau raseuse numérique
Couteau raseuse numérique
Le dispositif intégré active ou désactive le couteau de coupe latéral et vous permet de couper tout en cousant en une seule opération. De plus, l’espace de la collecte des coupures a un grand espace de 26 mm.
Longueur de point numérique
Grâce au nouveau moteur pas à pas qui contrôle le point d’arrêt, il a été possible de supprimer le levier mécanique classique avec une précision de 0,1 mm et de rendre son utilisation beaucoup plus silencieuse et simple.
Relevage du pied presseur numérique
Le relevage du pied-de-biche est contrôlé numériquement par un moteur pas à pas. Le réglage s’effectue en un click du panneau de commande et atteint jusqu’à 9 mm de hauteur.
Arrêt silencieux
Grâce à la conception du moteur pas à pas utilisé pour l’arrêt électronique, le bruit a été considérablement réduit: cela vous aidera de travailler dans un environnement plus silencieux et plus confortable.
Motifs de couture à la mode
Vous pouvez créer de beaux points décoratifs grâce à la longueur de point alternée. Ils peuvent également être modifiés en fonction des différents besoins.
Guidage vocal
À l’aide de la machine, il vous apprendra lui-même les différentes fonctions, s’il y a des erreurs, il vous en informera et en cliquant sur le bouton VOICE, il vous suggérera comment résoudre le problème.
Semi-Dry
Système qui permet à la tête de la machine de rester sèche pendant que la barre à aiguille est lubrifiée avec de la graisse. La barre à aiguille est soumise au revêtement DLC noir (Diamond Like Carbon) utilisé pour donner dureté et résistance à l’usure élevées.
JACK
Machine surjeteuse automatique à grande vitesse JACK C4
Surjeteuse avec trois simples modes fonctions au choix entre manuel, semi-automatique et automatique. Barre à aiguille lubrifiée, vibration et bruit réduits au minimum. Photocellules, coupe-chaînette et releveur de pied presseur inclus.
Les trois modes fonctions
Automatique: fonctionne à travers les capteurs sans utiliser la pédale; semi-automatique: fonctionne avec le releveur automatique du pied-de-biche et le coupe-fil automatique; manuel: fonctionne en sélectionnant les aides concernées dans le panneau.
Contrôle efficace de l’huile
Barre à aiguille et système de prélèvement d’huile scellé pour éviter les fuites d’huile.
Informatisée avec guidage vocal
À l’aide de la machine, il vous apprendra lui-même les différentes fonctions, s’il y a des erreurs, il vous en informera et en cliquant sur le bouton VOICE, il vous suggérera comment résoudre le problème; de plus, avec une seule touche, vous pouvez revenir aux réglages initiaux.
Arbre moteur à axe unique
La conception interne du vilebrequin sur un seul axe permet de réduire le moment de torsion, limiter efficacement les vibrations et rendre la course du moteur stable, rapide et silencieuse.
Vitesse de couture jusqu’à 7000 RPM
La vitesse maximale de couture atteint les 7000 rpm c’est-à-dire le 35% plus rapide que celle d’une machine standard.
Photocellules
Les photocellules permettent de démarrer et de terminer automatiquement la couture, ainsi que d’activer la coupeuse à guillottine latérale et le releveur du pied presseur.
Bord réglable
Bord réglable de 6 à 10 mm.
Relevage du pied presseur et coupeuse à guillottine
Grâce aux photocellules, le releveur électronique du pied presseur et la coupeuse à guillottine seront automatiques en fin de couture.
JACK
Machine JACK C5
Facilité de changement parmi les 3 modes de fonctionnement de la surjeteuse JACK C5 : manuel, semi-automatique et automatique. Barre à aiguille lubrifiée, vibrations et bruit réduits au minimum, cellules photoélectriques, relevage de pied, dispositif de coupe-fil par aspiration et aspiration des déchets.
Aspiration à l’avant et à l’arrière
Grâce à l’aspiration initiale et finale, la couture reste propre, écologique et sans poussière.
Coupe court
Le coupe-fil automatique coupe court (5 mm) et ce qui élimine le problème de coupe supplémentaire.
Aide vocale
D’une simple pression sur un bouton, la machine vous indique comment résoudre l’erreur, rapidement et facilement.
Arbre unique
Réduit le couple de rotation de la machine, assurant plus d’efficacité et de stabilité.
Vitesse jusqu’à 7000 tr/min
La vitesse maximale est de 7 000 tr/min, soit 35 à 100 % plus rapide que celle d’une machine standard.
| Modèles | Aiguilles | Nombre d’aiguilles |
Nombre de fils |
Distance entre les aiguilles (mm) |
Largeur de point (mm) |
Longueur de point (mm) |
Transport différentiel |
Relevage du pied presseur (mm) |
|---|---|---|---|---|---|---|---|---|
| C5-02×250 | DC×27 14# | 2 | 4 | 5 | 5 | 3.8 | 0.7-2 | 3.5 |
| C5-3-02/233/KS | DC×27 11# | 1 | 3 | — | 4 | 3.8 | 0.7-2 | 5 |
| C5-3-12/233/KS | DC×27 11# | 1 | 3 | — | 4 | 3.8 | 0.7-2 | 5 |
| C5-3-32R2/233/KS | DC×27 9# | 1 | 3 | — | 1.5 | 3.8 | 0.7-2 | 5 |
| C5-WF-3-02/213 | DC×27 14# | 1 | 3 | — | 4 | 8.5 | — | 5 |
| C5-4-M03/333/KS | DC×27 11# | 2 | 4 | 2 | 4 | 4.6 | 0.7-2 | 5.5 |
| C5-4-M03/333/H/M/KS | DC×27 11# | 2 | 4 | 2 | 4 | 4.6 | 0.7-2 | 6 |
| C5-MJ-4-53/233 | DC×27 11# | 2 | 4 | 2 | 4 | 3.8 | 0.7-2 | 5 |
| C5-5-53/233 | DC×27 14# | 2 | 5 | 3 | 4 | 3.8 | 0.7-2 | 5 |
| C5-5-03/233/KH | DC×27 14# | 2 | 5 | 5 | 5 | 3.8 | 0.7-2 | 5 |
| C5-5-03/333/KH | DC×27 14# | 2 | 5 | 3 | 4 | 3.8 | 0.7-2 | 5 |
| C5-5-A04/435 | DC×27 19# | 2 | 5 | 5 | 6 | 5 | 0.8-1.5 | 7 |
| C5-6-03/333/KH | DC×27 11# | 3 | 6 | 3×2 | 4 | 3.8 | 0.7-2 | 5 |
