JACK

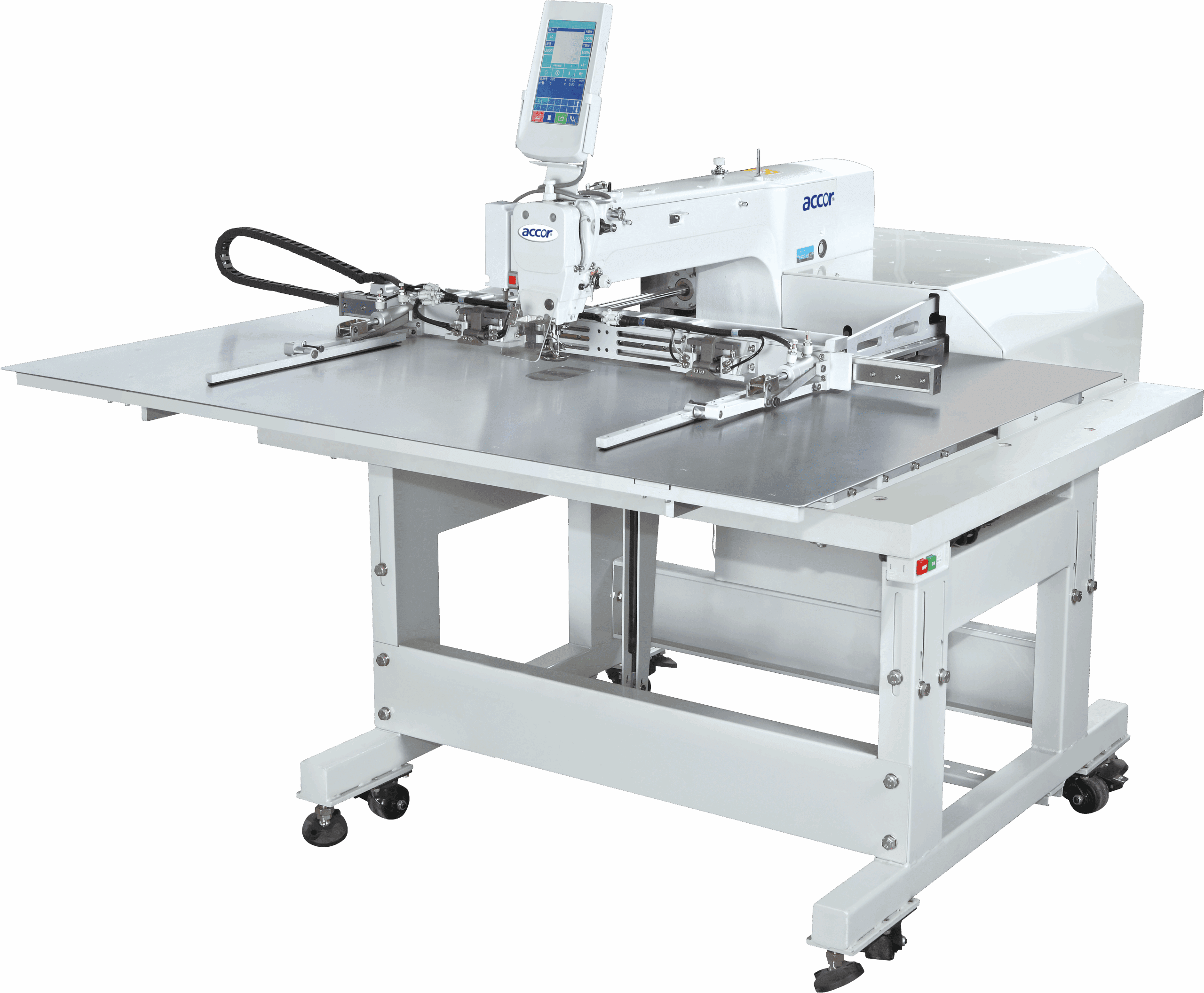

Machine A Gabarits Pliable Avec Grand Espace
Machine à gabarits grand format 140x95cm, avancée pour les travaux légers et lourds avec entraînement à double vis, nouveau design entièrement refermable.
Conception Compacte
Surface de couture de 140 x 95 cm, mais grâce aux tables latérales et frontales pliantes et coulissantes, il est possible de réduire les dimensions globales en 1 minute et le transport est très facile sans avoir à le démonter.
Poteau de tension électronique
Au départ, il réduit efficacement le risque d’emmêlement (moins d’enchevêtrements au début de la couture). Pendant la coupe, il maintient le fil tendu, améliorant ainsi la qualité.
RFID
Le lecteur de radiofréquence lit les disques sur lesquels vous pouvez enregistrer le dessin de couture à l’infini. Lorsque vous approchez le gabarit, la machine change automatiquement le dessin.
Pied électronique
Le pied intelligent reste abaissé plus longtemps, attendant que l’aiguille remonte, afin d’éviter que les points ne sautent et ne se cassent. Il est également possible de régler différentes hauteurs selon les sections de couture.
Ecran tactile
Les boutons rapides permettent d’activer rapidement les fonctions les plus utilisées : arrêt d’émergence, pulvérisation d’air, disque pinze dima et avance de la cuisson.

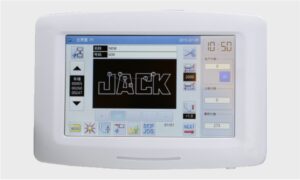

Programmation embarquée
Grâce à son interface simple et intuitive, il est possible de créer des programmes depuis l’écran ou via un logiciel PC et de les importer via USB ou wifi avec l’IoT.
Réduction des vibrations
Grâce au logiciel d’émulation et d’analyse d’équilibre dynamique, il a été possible d’augmenter l’absorption des vibrations ; le point de résonance de l’ensemble de la machine est maintenant de 1400 tr/min.
Transmission à double vis
Améliore la précision de transmission, réduit les vibrations et améliore la stabilité des coutures. Les rails à billes recirculantes, sur lesquels coulisse l’axe Y, empêchent la poussière et les résidus de fil de se déposer, réduisant ainsi les risques de fuites.
Options
Le changement automatique de canette, la découpe laser frôlant la couture, le levage précis de la canette pour éviter de coudre à vide et une pointe pour marquer les points précis où fixer les poches ou d’autres procédés sont disponibles.

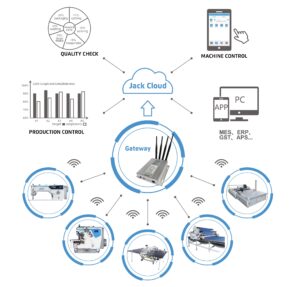

Industrie 4.0 loT (+)
Modifiez les paramètres, consultez les statistiques, envoyez des motifs de couture depuis l’application/l’application Web directement à la machine dans le cloud, où que vous soyez.
Spécifications
JACK
Machine Boutonnière électronique
Machine à boutonnières informatisée, tête semi-sèche pour des coutures nettes. Fonctions de coupe multiples, différents types de boutonnières disponibles. Système de refroidissement pour une durée de vie prolongée.
Écran tactile
Le logiciel vous permet de concevoir des boutonnières et de programmer leur répétition ; vous trouverez 31 motifs de couture préinstallés et jusqu’à 500 motifs au total. De plus, le port USB permet l’importation de motifs, les mises à jour du logiciel et le rechargement/l’alimentation de périphériques externes.
Boîtier de commande intégré
Petit et compact, sans câbles externes, il permet une installation facile et un transport aisé.
moteur pas à pas
L’entraînement du tissu, le mouvement de l’aiguille et le couteau servant à découper la boutonnière sont contrôlés par un moteur pas à pas intégré, ce qui rend le processus de couture plus précis et silencieux, sans vibrations, et permet ainsi d’économiser de l’énergie.
Tête semi-sèche
Pas d’huile, pas de tête et hameçon semi-sec pour éviter de salir le matériau.
Badigeonner
Possibilité de bâtir la boutonnière, particulièrement utile dans les tissus extensibles.
Ventilateur intégré
Le ventilateur de refroidissement peut considérablement réduire la température et prolonger la durée de vie de la machine.
Couture multi-coupes et continue
La coupe multiple vous permet de réaliser de longues boutonnières sans changer de couteau, tandis que la couture continue vous permet de réaliser plusieurs boutonnières.
Tension électronique
Réglez des tensions différentes pour chaque bord de la boutonnière et enregistrez-les dans deux préréglages distincts, ce qui empêchera le fil de se défaire ou de casser. Idéal également pour celles et ceux qui souhaitent obtenir des effets avec du fil bicolore.
Bobineuse automatique avancée
Un couteau a été ajouté pour couper rapidement le fil et le maintenir une fois coupé, afin qu’il soit toujours prêt à l’emploi.
Pour les tricots (K)
Sous-classe pour tricots et tissus extensibles avec plaque convexe dédiée et pied arqué pour réduire le risque de rupture du fil.
Fil court (X)
Idéal pour coudre des boutonnières sur des tissus légers comme les chemises. Le fil restant mesure 2,5 mm, ce qui vous permet d’économiser du temps et de l’argent en évitant la découpe manuelle. (en option).
Détection de fin de bobine (F13)
Une alarme vous avertit à temps pour changer la canette et la machine s’arrête automatiquement avant que le fil inférieur ne soit épuisé afin de ne pas abîmer votre ouvrage. De l’air comprimé est nécessaire pour nettoyer le capteur. (en option).
Industrie 4.0 (+)
Grâce au module Wi-Fi intégré, vous pouvez modifier les paramètres et contrôler la productivité de la machine directement depuis l’application. (Optionnel) Remarque : une passerelle Jack doit être achetée pour chaque tranche de 50 machines.
JACK
Machine à agrafer JACK JK-T1900GSK
Machine à points d’arrêt et à boutons haute vitesse, programmable et à commande numérique, entraînée par un servomoteur AC compact intégré à la tête de machine (système d’entraînement direct) et des moteurs pas à pas qui contrôlent les différents mécanismes. Un système innovant de changement rapide des kits de serrage permet d’utiliser la machine comme machine à points d’arrêt ou à boutons.
La programmation s’effectue via un écran tactile intuitif, fourni de série avec la machine. La machine à pointer les barres JACK JK-T1900GSK est livrée avec 100 motifs prédéfinis et 50 motifs de fixation par bouton. L’opérateur peut facilement saisir et modifier les données.
Système de lubrification amélioré – Les taches d’huile sont éliminées grâce à la technologie avancée de tête sèche (la barre d’aiguille et le dispositif de prise de fil ne nécessitent plus de lubrification).
Équipement standard de la machine :
- Kit de serrage pour points d’arrêt standard en taille 16 x 2,4 mm (pour d’autres motifs, il est nécessaire de changer les pinces)
- Kit de serrage pour utiliser la machine comme machine à coudre les boutons
Paramètres techniques :
- Vitesse de couture maximale : 3000 points/min
- Largeur de point : 0,1 mm – 10 mm
- Zone de couture : 30 mm (L) x 40 mm (l) (pour coudre tous les motifs standard de la machine, vous devez à chaque fois ajuster les éléments qui maintiennent le tissu, c’est-à-dire le pied de serrage et la plaque d’entraînement)
- Alimentation électrique : 230 V
| Modèle | Aiguilles | Nombre d’aiguilles | Nombre de fils | Longueur du boulon (mm) | Largeur du boulon (mm) | coupe-fil automatique | Essuie-glace | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|---|---|---|---|
| JK-T1900GSK | DPX5 16# | 1 | 2 | 40 | 30 | OUI | OUI | 13 | 3200 |
| JK-T1900GHK | DPX17 19# | 1 | 2 | 40 | 30 | OUI | OUI | 13 | 3200 |
| JK-T1906GS | DPX17 14# | 1 | 2 | 60 | 50 | OUI | OUI | 13 | 2700 |
Une machine – Multifonctions
JK-T1900BSK/JK-T1903BSK : Transformation facile de la machine à points d’arrêt en machine à coudre les boutons. Gain d’efficacité et économies d’au moins 15 %.
Nouveau tendeur de fil universel
Deux types de filage. Adapté aux tissus épais.
De nombreux modèles faciles à mettre à jour
Il est possible d’enregistrer et de mettre à jour jusqu’à 200 motifs sur le panneau de commande ou via le port USB.
Tissus élastiques
Convient à différents types de tissus élastiques.
Modèle JK-T1904BS
Couture de petits patrons
Convient pour le bâti et la couture décorative de sacs, velcro, chaussures, bagages, etc. dans une zone de couture de 30 x 40 mm.
Modèle JK-T1906BS
Nouvelle couverture au design innovant, application plus étendue
Le revêtement du crochet de la navette est de forme semi-concave, et son tissu de petite taille facilite également l’insertion.
JACK
Longueur de point précise
La longueur du point peut atteindre 0,1 mm, contrôlée par un moteur pas à pas. La fonction de réglage de la longueur de point peut être verrouillée au cas où l’opérateur ne s’en servirait pas correctement.
Hauteur ajustable, facile à utiliser
La hauteur du pied-de-biche peut être réglée dans une plage de 0 à 13 mm, ce qui permet de répondre aux exigences des tissus de différentes épaisseurs et d’économiser du temps.
Motifs de couture
Vous pouvez créer de beaux points ornementaux, grâce à la longueur de point alternée. Ils peuvent également être modifiés pour répondre à des besoins différents.
Arrêt silencieux
Grâce à la conception du moteur pas à pas utilisé pour l’arrêt électronique, le bruit a été considérablement réduit : cela vous permet de travailler dans un environnement plus silencieux et plus confortable.
Fil court restant
Pas besoin de couper à nouveau le fil restant, ce qui évite les risques de coupure et permet d’économiser du temps de travail et donc de l’argent.
Superposition de points
Le chevauchement des points peut être fait très précisément dans toutes les longueurs de points. Fonction de démarrage et d’arrêt numérique disponible.
| Modèles | Aiguilles | Nombre de fils | Longueur de point (mm) | Relevage du pied (mm) | Vitesse de couture : points/min | Matériau léger/moyen | Matériau lourd |
|---|---|---|---|---|---|---|---|
| A4B-A-C | DBX1 11-18# | 2 | 5 | 5-13 | 5000 | V | / |
| A4B-A-CH-M | DBX1 11-18# | 2 | 5 | 5-13 | 5000 | V | / |
| A4B-A-C-7 | DPX1 11-18# | 2 | 7 | 5-13 | 3500 | V | / |
| A4B-A-CH | DPX5 18-21# | 2 | 5 | 5-13 | 4500 | / | V |
| A4B-A-CH-7 | DPX5 18-21# | 2 | 7 | 5-13 | 4500 | / | V |
| A4B-A-CHL-7 | DPX5 18-21# | 2 | 7 | 5-13 | 3500 | / | V |
JACK
Machine à point noué
Machine à commande électronique pour coudre le motif programmé dans la zone de couture disponible de 220 x 100 mm .
Cette machine est utilisée pour la couture en série de motifs répétitifs, tels que la pose d’étiquettes, de fermetures ou de surpiqûres décoratives. Équipée d’un servomoteur intégré à la tête de couture (système à entraînement direct) et de moteurs pas à pas, ainsi que d’un nouveau mécanisme de transport, elle améliore la qualité des motifs cousus, assure un fonctionnement plus fluide et précis, et réduit les temps de démarrage et de fin de production. La machine automatique JACK JK-T3020 est compatible avec divers matériaux et permet de réaliser de nombreuses opérations. Son utilisation est simple et ne requiert aucune compétence particulière de la part de l’opérateur.
Tous les paramètres de couture peuvent être programmés sur un panneau de commande tactile clair.
Paramètres techniques :
- Vitesse de couture : jusqu’à 2 700 tr/min
- Levée du pied-de-biche : jusqu’à 22 mm
| Modèle | Aiguilles | Nombre d’aiguilles | Nombre de fils | Zone de couture (mm) | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|---|
| JK-T2210 | DPx17 14-25# | 1 | 2 | 220 x 100 | 22 | 2700 |
Large gamme d’applications
Il est possible de télécharger jusqu’à 999 motifs via le port USB. La machine permet de coudre des éléments en cuir, en jean, etc.
Simple d’utilisation
Des patrons de couture lisibles et clairs ainsi que des paramètres détaillés facilitent grandement le réglage de l’opération.
Modification facile du modèle
Un système de douilles cylindriques assure un changement rapide et précis des motifs de couture.
Couture robuste
Le moteur haute puissance permet de coudre même des matériaux très épais.
JACK
Petite Machine A Gabarits
Programmation Embarquée
Grâce à son interface simple et intuitive, il est possible de créer des programmes depuis l’écran ou via un logiciel PC et de les importer via USB ou wifi avec l’IoT.

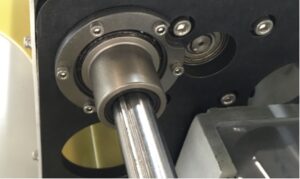

Convient également aux travaux intensifs
La couture sur cuir ne pose aucun problème grâce à la transmission par arbre entraînée par un moteur puissant.

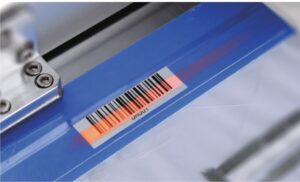

Lecture de codes-barres
Changement automatique du programme de couture par simple insertion du gabarit et lecture du code-barres.

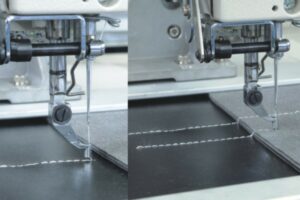

Pied sauteur électronique
Le pied-de-biche intelligent reste abaissé plus longtemps, attendant que l’aiguille remonte, afin d’éviter les sauts et les ruptures de points. Il est également possible de régler différentes hauteurs selon les zones de couture.

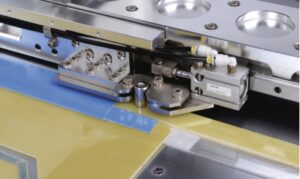

Changement rapide de fonctionnement
Changez rapidement d’opération de couture grâce à l’ouverture et à la fermeture rapides commandées depuis le panneau.
Modèle
La polyvalence d’une machine à gabarits réside dans sa capacité à créer une infinité de tailles pour une infinité d’opérations qui resteront parfaitement immobiles grâce à la pression des pinces.
Industrie 4.0 loT (+)
Modifiez les paramètres, consultez les statistiques, envoyez des motifs de couture depuis l’application/l’application Web directement à la machine dans le cloud, où que vous soyez.
Spécifications
JACK
Machine à point noué
Cette machine à coudre automatique à point noué à une aiguille est conçue pour la couture de matériaux épais (cuir, tissus d’ameublement, etc.) et est équipée d’un moteur à économie d’énergie intégré à la tête de la machine (système Direct Drive). Ceci garantit un fonctionnement silencieux et une faible consommation d’énergie. Un moteur pas à pas contrôle le réglage de la longueur de point, les points d’arrêt et le relevage du pied-de-biche. Cela réduit considérablement le bruit lors des points d’arrêt et permet un réglage précis de la longueur de point au 0,1 mm près. Lubrification centralisée (carter d’huile traditionnel). Un port USB permet de connecter des périphériques externes, tels qu’un ventilateur ou un téléphone (pour le recharger).
Fonctions automatiques :
- Couper le fil
- Positionnement de l’aiguille
- début et fin des empannages
- Lève-pied
Le système d’entraînement double (pied d’entraînement inférieur et pied-de-biche supérieur) assure un entraînement parfait des deux couches de tissu. La machine est dotée d’un panneau de commande intuitif intégré à la tête et d’un rétroéclairage LED à intensité réglable près de la barre à aiguille.
Spécifications techniques :
- Vitesse de couture : jusqu’à 2500 points/min
- Longueur de point : jusqu’à 8 mm
- Levée du pied-de-biche : jusqu’à 15 mm (7 mm en manuel)
- Système d’aiguilles : DPx17 20-23#
|
Modèle |
Aiguilles | Nombre de fils | Longueur de point (mm) | Levée du pied-de-biche (mm) | Vitesse de couture : points / min |
|---|---|---|---|---|---|
| H7-C | DPx17 20 23# | 2 | 8 | 7-15 | 2500 |
Système de couture intelligent
Le système de couture intelligent, basé sur une technologie moderne de tension du fil, garantit une couture de haute qualité sans fronces ni nœuds, même sur des coutures épaisses.
Plus de puissance
Le moteur a gagné en puissance. Il offre un couple élevé et d’excellentes performances dynamiques.
Technologie de tension du fil
Les technologies modernes de guidage du fil réduisent la tension et minimisent la fréquence des ruptures de fil pendant la couture.
Caractéristiques
| Modèle | Applications | Système aiguille | Nombre fils | Longueur de point | Relevage de pied | Vitesse max | Relevage | Volume (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| H7-C | Normali | DP×17 20-23 # | 2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
| H7-CXB | Valigie | DP×17 21#
DP×5 14# |
2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
| H7-CST | Guanti | DP×5 14# | 2 | 10 | 7-16 | 2500 | numérique | 725×315×585 | 40.6/47.84 |
JACK
Machine Zigzag 20U
Machine ZigZag à bras court adaptée à la couture et à la broderie. ZigZag réglable en différentes largeurs jusqu’à 9 mm, idéal pour les tissus moyens et légers. Double fonction de la genouillère qui peut être utilisée pour relever le pied presseur ou pour broder.
Touche d’ajout de points
En plus d’activer la lumière LED, une touche électronique près de la barre à aiguille vous permet d’ajouter des points avec précision même dans les processus les plus difficiles.
Moteur intégré
Moteur à entraînement direct intégré de 550 W pour une économie d’énergie efficace. Panneau intégré pour régler la vitesse maximale et le positionnement de l’aiguille.
Largeur de ZigZag
La largeur du zig-zag peut atteindre 9 mm et peut être contrôlée par un levier confortable ou par la genouillère.
Auto-lubrification
Alimentation en huile automatique pour une meilleure lubrification.
Position d’aiguille
L’aiguille peut être déplacée sur 3 positions (centrale, droite et gauche) grâce à un sélecteur pratique: cela vous permet de coudre même au niveau des fermetures éclair.
Caractéristiques:
| Modèles | Application | Largeur ZigZag | Moteur | Vitesse max de couture | Volume | Système aiguilles |
| 20U-53 | Modello base | 9mm | 550mm | 2.000 rpm | 65*25*35 cm | 134R |
| 20U-93 | Autolubrificata | 9mm | 550mm | 2.000 rpm | 65*25*35 cm | 134R |
METALMECCANICA
APPLICATEUR PNEUMATIQUE MT ECONOMIQUE
Applicateur pneumatique complet avec dispositif de protection des mains selon les normes CE.
Également disponible dans la version MT / SL avec une profondeur de travail utile de 160 mm.
- positionneur à LED rouge ( point ou croix )
- panneau
- guide de référence des distances des boutons
- kit d’aspiration
METALMECCANICA
APPLICATEUR GS PNEUMATIC
Applicateur pneumatique pour pièces métalliques en général ( également crochets pour pantalons ) .
- positionneurs LED à point croisé ou rouge
- kit d’aspiration
- panneau
- référence du guide pour la distance entre les boutons
- dispositif d’approche pour le centrage
- dessus avec références pour stop arrière et / ou latéral ( également avec dessin )
- minuterie pneumatique
BROTHER
NEXIO BAS-311HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 150 x 100 mm
・Vitesse de couture la plus élevée au monde de 2 800 pts/min avec une couture de haute qualité
・Grande pénétration des aiguilles
・Économie d’énergie élevée
・Meilleure expérience utilisateur avec l’écran tactile LCD
Caractéristiques NEXIO BAS-311HX
Un mécanisme d’entraînement plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée au monde de 2 800 sti/min.
Grâce à son point de point précis, la machine peut réaliser de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
La tension du fil supérieur peut être numérisée avec la tension numérique, offrant ainsi une couture stable. Ne comptez plus sur les sensations individuelles. Lorsqu’une casse de fil est détectée, l’opération de couture s’arrête automatiquement et un avertissement est donné à l’opérateur, ce qui entraîne moins de détectives.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-311HN | |
| Forme de point | 01 aiguille point noué |
| Max. vitesse de couture | 2 800 pts/min |
| Max. zone de couture | 150x100mm |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) |
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) |
| Max. nombre de points | 20 000 points (par programme) |
| Max. nombre de programmes | 999 |
| Entraînement par pince de travail | -S : Entraînement par moteur à impulsions -A : Entraînement pneumatique |
| Montant de levage de la pince de travail | -S : Max. 25,0 mm -A : Max. 30,0 mm |
| Pince de travail en 2 étapes | -S : Type intégré -A : Type séparé |
| Hauteur du pied-de-biche | 22,0 mm |
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut : 3,0 mm) |
| Crochet | Navette double capacité |
| Essuie-fil | ◯ |
| Coupe-fil | ◯ |
| Tension numérique | ◯ (à l’exclusion de la spécification de la ceinture de sécurité) |
| Détecteur de casse de fil | ◯ |
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) |
| Moteur | Servomoteur AC 550W |
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min |
