JUKI .

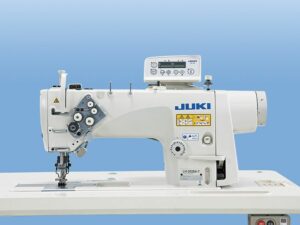

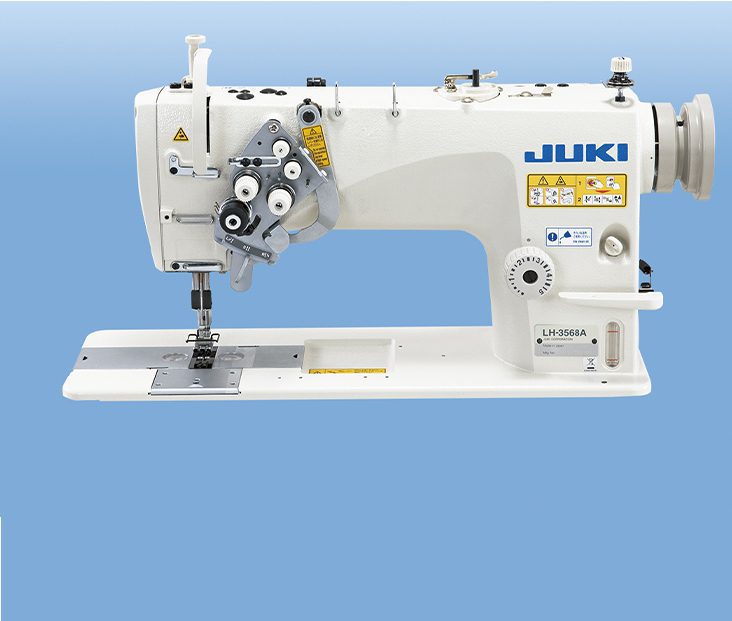

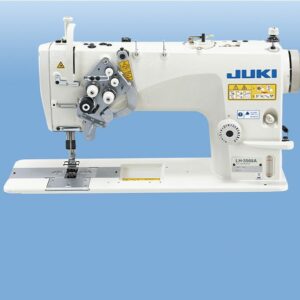

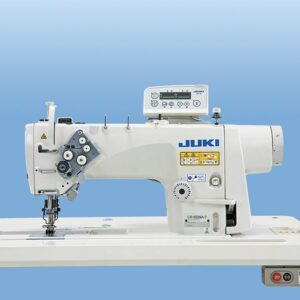

JUKI-LH-3568A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500A
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de coutureUnique à JUKI
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types S et G, la gamme de couture a été élargie pour produire des coutures bien tendues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types S et G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur. Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthode Unique à JUKI
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
*La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3568A-S | LH-3568A-G | ||||
|---|---|---|---|---|---|---|
| Application | Poids moyen | Jeans et poids lourd | ||||
| Mécanisme de barre d’aiguille divisée organisée | Fourni en standard | |||||
| Accrocher | Crochet régulier de l’axe vertical | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance entre l’aiguille et le bras de la machine | 120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Alimentation pour aiguille | |||||
| Max. longueur du point | 5mm | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Type standard | |||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 14 ) # 9 ~ # 16 |
DP × 5 ( # 21 ) # 16 ~ # 23 |
||||
| Dimensions extérieures de l’emballage ( mm ) | LH-3568A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3568A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine (, y compris l’emballage ) | LH-3568A: 48kg LH-3568A-7: 61 kg ( avec AK: 63 kg ) |
|||||
JUKI .

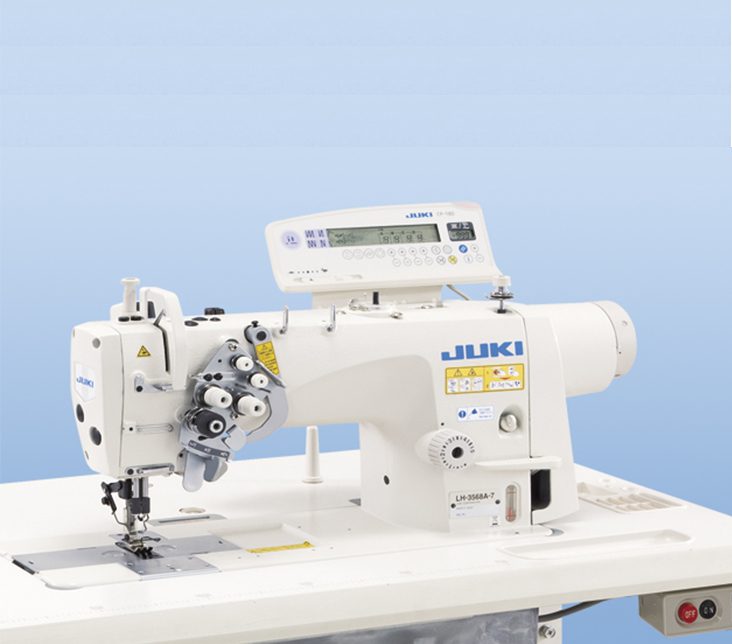

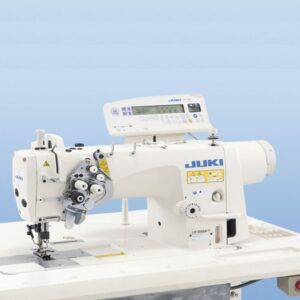

JUKI-LH-3588A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
Le « type grand crochet » utilise un crochet 1,8 fois plus grand que la norme
Cette augmentation de taille réduit la fréquence des changements du fil de bobine
La machine à coudre a été conçue pour éliminer les pertes de temps et les contraintes de l’opérateur.
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500A
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de couture
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types G, la gamme de couture a été élargie pour produire des coutures bien entretenues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur. Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthode
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
*La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3588A-G | |||||
|---|---|---|---|---|---|---|
| Application | Jeans et poids lourd | |||||
| Mécanisme de barre d’aiguille divisée organisée | Fourni en standard | |||||
| Accrocher | Axe vertical 1,8 fois grand crochet | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance entre l’aiguille et le bras de la machine | 120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Alimentation pour aiguille | |||||
| Max. longueur du point | 5mm | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Type standard | |||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 21 ) # 16 ~ # 23 | |||||
| Dimensions extérieures de l’emballage ( mm ) | LH-3588A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3588A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine (, y compris l’emballage ) | LH-3588A: 48kg LH-3588A-7: 61 kg ( avec AK: 63 kg ) |
|||||
JUKI .

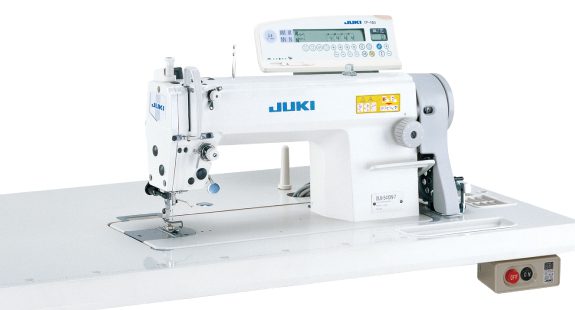

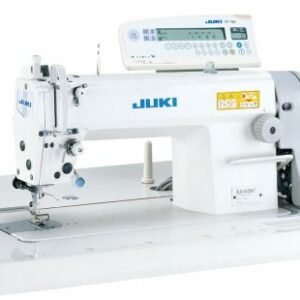

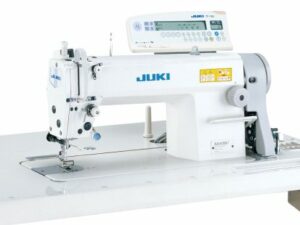

JUKI-DLN-5410N
1 aiguille, aiguille, machine à point de verrouillage
Avec son mécanisme d’alimentation à l’aiguille, la machine prend en charge l’opérateur, favorise l’efficacité de la production et améliore la qualité des produits finis.
Caractéristiques du produit
Mécanisme de couture qui démontre une réactivité exceptionnelle aux matériaux à coudre
La tête de machine a été repensée pour améliorer les performances de chaque composant. Grâce à la capacité de couture à basse tension de la machine et à la fonction de réglage de la quantité d’alimentation de l’aiguille ( ± 15% ), une alimentation et un plissement inégaux se produisent rarement, améliorant ainsi la capacité de la machine à répondre à tout changement dans le matériau à coudre.
La conception équilibrée de la tête de la machine et la structure du châssis plus solide réduisent considérablement les vibrations et le bruit de la machine pendant le fonctionnement de la machine.
La durabilité et la fiabilité de la machine sont améliorées
Il est conçu pour renforcer les composants d’alimentation, les composants de lubrification et le cadre, et pour sceller hermétiquement le cadre de la barre d’aiguille. En conséquence, la durabilité et la fiabilité de la machine sont améliorées et l’efficacité économique sera remarquablement améliorée.
Le panneau d’opération peut être sélectionné selon le processus ( CP-18A, CP-180A )
Deux panneaux de commande différents, le CP-18A et le CP-180A sont applicables au DLN-5410N-7. Les deux panneaux de fonctionnement sont fournis avec la fonction de support de production.
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents )
Mécanisme de coupe de fil sûr DLN-5410N-7 ( avec coupe-filetage automatique )
Le couteau mobile a été conçu pour pouvoir être facilement remplacé, facilitant ainsi la maintenance de la machine.
Le nouveau boîtier de commande du modèle, dont le mode d’économie d’énergie est fourni ( SC-920C / M92 )
Le nouveau boîtier de commande du modèle SC-920C a été récemment développé. Le boîtier de commande est résistant aux fluctuations de tension, au bruit et aux vibrations.
Le nouveau boîtier de commande du modèle est doté d’un mode d’économie d’énergie pour la première fois dans un boîtier de commande pour les machines à coudre.
Il réduit la consommation d’énergie en veille lorsque le moteur ne tourne pas d’environ 25% ( par rapport au SC-910N ).
De plus, le DLN-5410N-7 actuel est doté des dernières technologies d’économie d’énergie, y compris l’adoption du dernier servomoteur compact M92, pour être plus respectueux de l’environnement, ainsi que pour fournir l’effet de réduction de puissance et augmenter la productivité.
Performances de base
Ascenseur plus élevé du pied-de-biche
Cette machine est équipée de divers appareils qui réduisent la fatigue de l’opérateur et permettent à l’opérateur de faire fonctionner facilement la machine. Ces appareils sont les suivants: La pédale n’a besoin que d’une pression lumineuse pour fonctionner. Le pied-de-biche peut être soulevé jusqu’à 13 mm.
La forme du bras de la machine a été conçue pour permettre à l’opérateur de manipuler facilement n’importe quel matériau.
spécification
| Nom du modèle | DLN-5410N | DLN-5410NH | DLN-5410NL |
|---|---|---|---|
| Application | Pour les matériaux légers à moyens | Pour les matériaux lourds | Pour les matériaux lourds ( type de longueur de point long ) |
| Max. vitesse de couture | 5000sti / min* | 4000sti / min* | 3000sti / min* |
| Max. longueur du point | 4 mm | 4,5 mm | 6 mm |
| Course à la barre d’aiguille | 30,7 m | ||
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 13 mm | ||
| Aiguille ( au moment de la livraison ) | DB × 1 ( # 14 ) Pour JE: 134 ( Nm90 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement | ||
| Lubrification | Automatique | ||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | ||
| Nom du modèle | DLN-5410N-7 | DLN-5410NH-7 | DLN-5410NJ-7 |
|---|---|---|---|
| Application | Pour les matériaux légers à moyens | Pour les matériaux lourds | Pour jeans |
| Max. vitesse de couture | 5000sti / min* | 4000sti / min* | |
| Max. longueur du point | 4 mm | 4,5 mm | |
| Course à la barre d’aiguille | 30,7 mm | 33 mm | |
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 13 mm | ||
| Aiguille ( au moment de la livraison ) | DB × 1 ( # 14 ) Pour JE: 134 ( Nm90 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement | Crochet rotatif complet à double capacité de lubrification automatique | |
| Fil | – | #30 ~ # 8, B46 ~ B92, Nm60 / 3 ~ 30/3 | |
| Lubrification | Automatique | ||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | ||
| Fonction d’alimentation inverse automatique | Fourni en standard | ||
| Puissance requise | monophasé 100 ~ 120V, 200 ~ 240V, triphasé 200 ~ 240V | ||
| Consommation d’énergie | 650VA | ||
| Poids total | 83kg | ||
JUKI

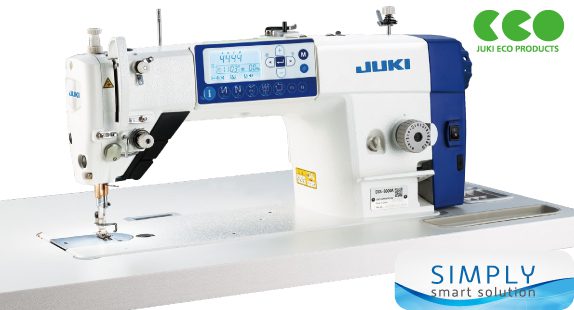

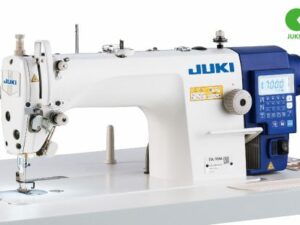

JUKI DDL-7000A
La réactivité au matériau est améliorée pour coudre de nombreux types de matériaux différents.
Le levier de prise de fil qui offre une plage de couture plus large est adopté.
La course de la barre d’aiguille est de 35 mm, avec cette caractéristique, la machine à coudre est capable de coudre de nombreux types de matériaux différents, allant des matériaux légers aux denim de poids moyen.
Caractéristiques du produit
Le servomoteur à économie d’énergie est installé dans le style à entraînement direct
Le servomoteur économe en énergie et très efficace est installé dans le style à entraînement direct pour transmettre l’énergie sans perte à la machine à coudre, offrant ainsi une réactivité améliorée, démarrage plus rapide et force de pénétration accrue de l’aiguille.
Le boîtier de commande et le panneau de commande de taille compacte
Le boîtier de commande de taille compacte et le panneau de commande sont intégrés à la tête de la machine. La machine est fournie en standard avec le panneau de commande.
Performances de base
Fourni en standard avec éclairage LED
Étant donné que les lumières LED projettent leur lumière exactement vers le bas pour éclairer la zone d’entrée de l’aiguille à partir des côtés droit et gauche de la barre d’aiguille, les travaux de couture peuvent être effectués plus facilement par rapport à l’utilisation de la lumière dans une direction. De plus, l’éclairement des lumières LED peut être ajusté en cinq étapes et peut être utilisé comme lumière auxiliaire pour le travail.
Interrupteur de retour tactile hautement fonctionnel
La machine à coudre de JUKI qui est fournie avec un coupe-file est également fournie en standard avec la fonction de prévention de la rupture des aiguilles renommée. Le contrôle de l’angle d’arbre principal agit pour empêcher la rupture de l’aiguille même lorsque l’interrupteur tactile est utilisé pour effectuer des coutures d’alimentation inversées. La hauteur de l’interrupteur tactile est réglable en fonction des éléments à coudre.
| Nom du modèle | DDL-7000AS-7 | DDL-7000AH-7 |
|---|---|---|
| Application | Léger à moyen poids | Poids lourd |
| Max. vitesse de couture | 5000 sti / min* | 4000 sti / min* |
| Max. longueur du point | 5mm | |
| Pied de presse | À la main: 5,5 mm, au genou: 13 mm | |
| Huile lubrifiante | JUKI Machine Oil 7 ( équivalent à ISO VG7 ) | |
| Aiguille | DB × 1 ( # 14 ) # 14 ~ # 18 | DP × 5 ( # 21 ) # 20 ~ # 23 |
| Consommation d’énergie | 210VA | |
| Poids de la tête de machine | 34kg ( inclure le moteur, le boîtier de commande, le couvercle ) | |
| Dimensions extérieures de l’emballage ( mm ) | 833 × 278 × 459 | |
JUKI .

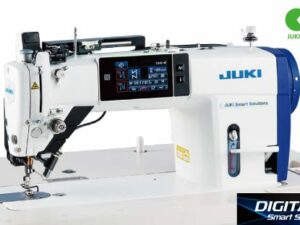

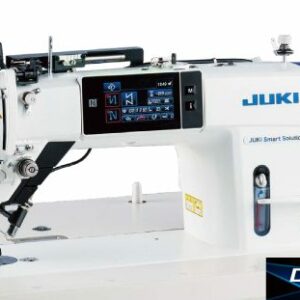

JUKI DDL-9000C
Tête semi-sèche, système de couture Lockstitch à entraînement direct à 1 aiguille avec coupe-fil automatique ( Type de prévention du nid d’oiseau )
DDL-9000C / PBN digitalise le réglage de la machine utilisé pour être géré en fonction des intuitions et de l’expérience personnelles. La machine est livrée avec la prévention du nid d’oiseau qui s’engage à une qualité de couture “ ”. Le modèle nouvellement développé élimine totalement les nids d’oiseaux au début de la couture, qui ont été un facteur conventionnellement inévitable lors de l’utilisation de machines avec un coupe-fil. La longueur du fil restant à la fin de la couture est raccourcie.
Caractéristiques du produit
La machine élimine le nid d’oiseau “ ” au début de la couture
La machine commence à coudre avec le fil d’aiguille serré et maintenu avec sa pince unique de type air & boule. Des coutures de haute qualité sont ainsi promises sans laisser les nids d’oiseaux ( emmêler le fil ) du mauvais côté du matériau.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration.
Le panneau d’opération est également fourni en standard avec un port USB.
La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir une qualité stable “ ” et une réduction du temps nécessaire aux changements de configuration “. Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
L’opérabilité est prioritaire par rapport à la zone qui entoure le pied-de-biche
Le dispositif de serrage du filetage et l’essuie-glace sont situés aussi loin que possible de la zone d’entrée de l’aiguille. Cette disposition simple de la zone autour du pied-de-biche permet à l’opérateur de manipuler le matériau en toute simplicité et assure un fonctionnement en douceur.
Cette machine à coudre peut également être utilisée comme machine à coudre standard fournie avec le coupe-fil
Pour les procédés de couture qui ne nécessitent pas la fonction de prévention du nid d’oiseau “ ”, la machine à coudre peut être utilisée comme machine à coudre standard avec le coupe-fil en désactivant le cylindre d’air à travers le panneau de commande.
Il ne reste que 3 mm de long sur le matériau à la fin de la couture
La machine adopte une nouvelle méthode de coupe de fil où le mécanisme de coupe de fil nouvellement développé coupe le fil directement sous la plaque de gorge tandis que le dernier point ( ou deux points ) à la fin de la couture est ( est ) cousue avec une plus petite longueur de point en utilisant des coutures de condensation.
En conséquence, la longueur du fil restant sur le matériau est raccourcie, éliminant ainsi le travail d’écaillage du fil.
Saisie fiable du fil par la méthode de serrage
La machine à coudre a adopté le système de serrage des fils qui dessine pneumatiquement le fil d’aiguille qui reste après le filetage et le serre avec la balle. En conséquence, le fil d’aiguille est serré sans faute tout en ne nécessitant aucun réglage supplémentaire même lorsque le type et le nombre de fils sont modifiés.
Système de serrage unique “ air + balle ” de JUKI
Non seulement le mécanisme de serrage du filetage fiable, mais également la partie de sécurité de l’aiguille réduite de la tête de la machine sont obtenus par le mécanisme de serrage du fil qui combine le vérin à air avec la bille. En raison de sa forte force de serrage du filetage, le fil d’aiguille peut également être coupé sans faute.
Performances de base
L’engagement de qualité de couture “ La fonction de couture à alimentation inversée au moyen du levier d’alimentation inversée ” est fourni en standard
L’opérateur effectue un réglage fin de la couture de correction ( dans la longueur du point de 1 pas ) à l’aide du levier d’alimentation inversé, atteignant ainsi “ une qualité de couture encore améliorée ”.
Lumière LED
La lumière LED illumine la zone d’entrée de l’aiguille dans le sens juste en dessous des côtés droit et gauche de la barre d’aiguille. Par rapport à l’éclairage à direction unique, cette lumière LED aide l’opérateur à effectuer la couture plus facilement.
L’éclairement de la lumière LED est réglable en cinq niveaux. Il peut également être utilisé comme lampe auxiliaire pour le travail.
spécification

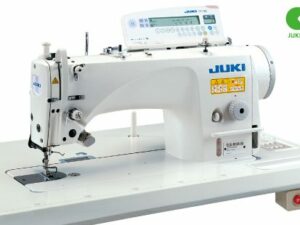

| Nom du modèle | DDL-9000C-FMS / PBN |
|---|---|
| Taper | Type numérique Premium |
| Application | Poids moyen |
| Système de lubrification | Semi sec |
| Max. vitesse de couture | 4000sti / min* |
| Max. longueur du point | 4 mm |
| Méthode de coupe de fil | Système rotatif à double bord |
| Soulevage du pied-de-biche | Auto: 1er étage 5,0 mm ( * 0,1 ~ 8,5 mm ), 2e étage 8,5 mm ( * 8,5 mm ~ 13,5 mm ) * Réglable sur le panneau de commande |
| Aiguille | DB × 1, DP × 5 ( Norme ° 11 ) # 9 ~ 18 ( Nm65 ~ 110 ) |
| Huile lubrifiante | JUKI New Defrix Oil No. 1 ou JUKI CORPORATION GENUINE OIL 7 ( équivalent à ISO VG7 ) |

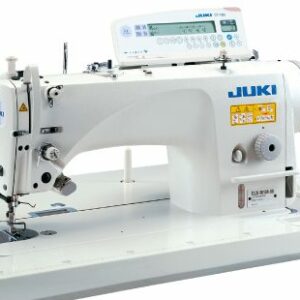

JUKI .

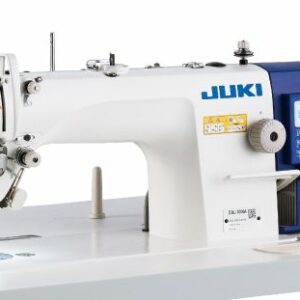

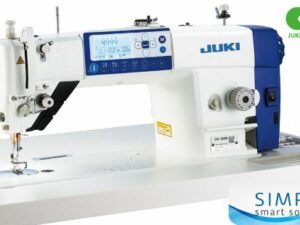

JUKI-DLN-9010A
Machine de verrouillage à entraînement direct, à grande vitesse, à 1 aiguille, à aiguille avec coupe-fil automatique
Le mécanisme d’alimentation à l’aiguille, qui est largement reconnu comme offrant une efficacité exceptionnelle des aliments pour animaux et empêchant efficacement les aliments inégaux, répond à un large éventail d’applications telles que la couture de vêtements d’extérieur, surpiqûres de chemises pour hommes, etc. et fixation de diverses pièces aux corps de vêtements.
Caractéristiques du produit
La machine est installée avec un mécanisme d’alimentation d’aiguille très fiable
- Grâce au mécanisme d’alimentation à l’aiguille qui offre une excellente efficacité d’alimentation, la machine garantit des hauteurs de points précises ( longueur de point ) ainsi que la prévention du glissement du tissu supérieur.
Le locus de l’alimentation inférieure a été amélioré pour correspondre au mouvement d’alimentation de l’aiguille, ainsi la machine produit de belles coutures sans rassemblement de points, même lorsqu’il est utilisé pour coudre du matériau glissant et difficile à nourrir ou pour gérer un processus difficile. - Le mécanisme d’alimentation à l’aiguille est un type dit « sec », qui ne nécessite pas d’huile. Avec ce mécanisme, une structure de machine très fiable, exempte de problèmes de fuite d’huile, a été réalisée.
Le cadre, qui ne nécessite qu’une minute d’huile lubrifiante, est structuré pour éliminer les fuites d’huile. - La machine peut être facilement changée d’un mécanisme d’alimentation d’aiguille à un mécanisme d’alimentation inférieur facilement, grâce à un réglage simple et à un remplacement de jauge. C’est une fonctionnalité utile pour les utilisateurs qui souhaitent également utiliser la machine simplement comme une machine de type d’alimentation inférieure régulière conformément aux applications et aux processus.
JUKI .

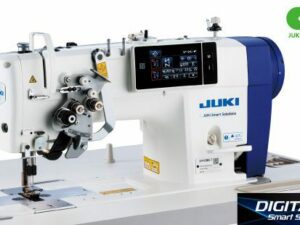

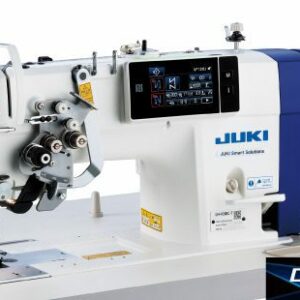

JUKI-LH-4500C Séries
Tête semi-sèche, système de couture Lockstitch à 2 aiguilles
Inspirez les connaissances en ajustement de couture.
Systèmes de couture de fabrication d’époques dans l’histoire.
Le système de couture numérique propose le processus de production ajouté avec une nouvelle valeur informatisée à toutes les personnes qui se livrent à la production.
Caractéristiques du produit
Un mécanisme de tension active est adopté
La qualité des coutures est améliorée en introduisant les mécanismes de tension active à droite et à gauche basés séparément.
- La tension du fil d’aiguille est automatiquement corrigée en fonction de la vitesse de couture. La qualité de la couture est donc systématiquement atteinte indépendamment des changements de vitesse de couture.
- La tension du fil d’aiguille est automatiquement corrigée en fonction de la quantité restante de fil de bobine. La qualité des coutures est donc stabilisée même lorsque la quantité restante de fil de bobine a diminué.
- Dans le cas de l’utilisation de la fonction de correction automatique de la tension du fil d’aiguille en fonction de la quantité restante de fil de bobine, le signal de notification de changement de fil de bobine est fourni pour avertir l’opérateur lorsque la quantité restante de fil de bobine est réduite au niveau prédéterminé.
Dispositif de détection de portions multicouches ( Type S / G: Équipement standard, type F: Option )
La machine à coudre est fournie en standard avec le dispositif de détection de portions multicouches.
Cet appareil contribue à la réalisation d’une couture stable / bien tendue lors de la couture de la portion multicouche.
Étant donné que la correction de couture peut être réglée respectivement sur la partie run-on multicouche et pour le haut de la partie multicouche, la collecte des points à la partie multicouche peut être améliorée.
Réduction du temps de changement de configuration
-
- Un grand crochet d’une capacité de 1,8 fois ( par rapport au crochet de taille standard ) est adopté.
En conséquence, la fréquence de changement de fil est réduite de moitié. Il s’agit de la première machine à coudre au monde non seulement pour les jeans et les matériaux lourds, mais aussi pour les matériaux de fond de teint et de poids moyen fournis avec un grand crochet. Cette machine à coudre offre une qualité de couture encore plus stable. - Un flux horizontal contrôlé par moteur est introduit. Le pas de point peut être réglé sur le panneau d’opération.
- Un grand crochet d’une capacité de 1,8 fois ( par rapport au crochet de taille standard ) est adopté.
Gestion des données et des machines à coudre avec IoT ( Internet des objets )
Une communication sans contact « à double sens » pour les données de réglage des paramètres peut être effectuée avec la machine à coudre par un terminal Android commercial.
Cette caractéristique permet aux machines à coudre dans une ligne de couture d’être réglées uniformément et de vérifier rapidement l’état, contribuant ainsi à la stabilisation de la qualité des produits.
Le panneau de configuration est normalisé avec les ports USB, ce qui promet une simplicité dans la gestion des données et les mises à jour du système.
Un grand crochet ( un crochet de capacité 1,8 fois ) est adopté pour le type de fondation et le type de poids moyen
Un crochet plus grand ( Crochet de capacité 1,8 fois ) est adopté pour le type de fondation qui utilise des fils fins et pour le type de poids moyen. Il s’agit de la première utilisation mondiale d’un grand crochet ( 1,8 fois ) pour le type de fondation et le type de matériau de poids moyen. En conséquence, la fréquence de changement de filetage est réduite d’environ 40%, les heures de travail sont réduites et la fatigue de l’opérateur est réduite. De plus, la fonction de correction de la quantité restante du fil de bobine de cette machine contribue à une qualité de couture plus cohérente.
Un mécanisme de pied-de-biche actif est adopté
Grâce à l’adoption du pied-de-biche actif, la pression du pied-de-biche peut désormais être corrigée en fonction de la vitesse de couture.
La capacité de couture d’angle a été améliorée ( uniquement pour le LH-4588C )
Le passage de la couture normale à la couture d’angle est effectué de manière semi-automatique à l’aide du levier tout en assurant la facilité de fonctionnement. L’opérateur n’a qu’à saisir des données sur la jauge d’aiguille / l’angle de pointage à travers le panneau de commande. Ensuite, l’opérateur ne peut démarrer la couture d’angle qu’en actionnant le levier pendant la couture. Par la suite, la machine à coudre change automatiquement le mode de couture entre les coutures normales et les coutures d’angle. Cela signifie que même l’opérateur inexpérimenté peut produire une qualité de couture cohérente tout en améliorant la productivité. De plus, le problème que la couture à l’intérieur de la couture d’angle flotte*1 peut être résolu par la fonction de correction de tension active ².
Réduction du temps nécessaire pour le réglage du calage du crochet
Un réglage du calage du crochet est nécessaire en cas de changement de la jauge de l’aiguille. Le temps nécessaire à cet ajustement est réduit. L’adoption du mode de réglage de la synchronisation du crochet qui peut être activé en faisant fonctionner le panneau de commande ainsi que la nouvelle selle de l’arbre de conduite du crochet permet une réduction substantielle de la charge de travail requise au moment du changement la jauge d’aiguille. Le protège-aiguille du crochet peut être réglé facilement avec une vis.
JUKI Smart APP vous permet d’envoyer et de confirmer diverses données
Dans la demande, il existe des éléments de gestion ( enregistrement terminal ), données de la machine à coudre ( données de couture ), tableau problème-solution.
Dans le tableau problème-solution, nous pouvons générer des graphiques de production, le tableau de disponibilité, etc. pour chaque machine à coudre acquise afin qu’elle puisse être utilisée pour vérifier la situation actuelle et l’analyser.
Performances de base
Réduction de la fatigue de l’opérateur
Pour la lumière à main LED, la fonction de tonification améliorée avec deux couleurs supplémentaires ( blanc / ampoule ) est fournie.
Cette lampe à main LED aide à réduire la fatigue oculaire de l’opérateur qui se consacre depuis longtemps aux travaux de couture.
Mode veille (fonction de mise hors tension automatique)
Si aucune opération n’est effectuée pendant une période de temps prédéterminée, l’alimentation telle que le moteur peut être coupée. ( Le réglage est de 1 à 50 minutes. )
*Ces options peuvent être configurées sur le panneau d’opération.
Réduction du bruit / des vibrations
Le bruit / vibration produit par le LH-4500C est réduit par diverses améliorations telles que l’adoption du système d’ouverture 1/2. Le LH-4500C fournit l’environnement de travail qui aide à réduire la fatigue de l’opérateur.
Fonction d’arrêt automatique du rétroéclairage du panneau de commande
La lumière du panneau de commande peut être éteinte après un laps de temps prédéfini. peut être automatiquement désactivé. ( Le réglage est de 1 à 20 minutes. )
Réduction de la consommation d’énergie
Le LH-4500C étant doté d’un servomoteur CA compact, d’une méthode de commande de levage de pied de presseur optimisée et de l’actionneur avec une efficacité énergétique accrue, sa consommation d’énergie est réduite de 30,8 % par rapport au LH-3500A. De plus, la consommation électrique en veille est réduite de 50,8% en raison de l’écran du panneau de commande sur lequel l’affichage peut être éteint.
spécification
| Nom du modèle | LH-4578CFF | LH-4578CFS | LH-4578CFS-7 | LH-4588CFS-7 | LH-4578CFG-7 | LH-4588CFG-7 |
|---|---|---|---|---|---|---|
| spécification | Full digital | |||||
| Application | Fondation | Poids moyen | Jeans et matériaux lourds | |||
| Coutures d’angle ( Mécanisme de barre d’aiguille divisée organisée ) |
Non fourni | fourni | Non fourni | fourni | ||
| Système de lubrification | Section semi-sèche / crochet: Lubrification à courte quantité ( système de réservoir ) | |||||
| Système d’alimentation | Alimentation pour aiguilles | |||||
| Max. vitesse de couture | 3000 sti / min* | |||||
| Max. longueur du point | 4 mm | 5mm | 7 mm | |||
| Levier releveur de fil | Type de diapositive | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Tension du fil d’aiguille | Mécanisme indépendant de tension active droite et gauche | |||||
| Pied de presse actif | Standard | |||||
| Soulevage du pied-de-biche ( max. ) | 13 mm | |||||
| Détection de portions multicouches | Option | Standard | ||||
| Élévateur de genou | Option | |||||
| Levier de couture d’alimentation inversée | Non fourni | Standard | ||||
| Aiguille | DP × 5 # 10 ( # 9 ~ # 16 ) |
DP × 5 # 14 ( # 9 ~ # 16 ) |
DP × 5 # 21 ( # 16 ~ # 23 ) |
|||
| Fil utilisé | #80 – # 30 | #30 – # 3 ( pour # 8 – # 3, le nombre de fils de bobine doit être # 20 ) | ||||
| Accrocher | Grand crochet à axe vertical ( 1,8 – pli ) | |||||
| Espace libre sous le bras | 120 mm ( hauteur ) x 266 mm ( distance du bras de la machine à l’aiguille ) x 87 mm ( hauteur de la section de la mâchoire ) | |||||
| Huile lubrifiante | JUKI New Defri x Oil No.1 ( Équivalent à ISO VG7 ) | |||||
Présentation du produit
JUKI .
JUKI-LH-3528A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
La méthode d’alimentation peut être facilement modifiée
L’emplacement du réservoir d’huile a été changé à l’intérieur de la machine à coudre grâce à notre réexamen de la méthode de lubrification. En conséquence, l’espace est fixé sous la surface du lit pour faciliter le basculement de la méthode d’alimentation entre le « aliment aiguilleté » et le « aliment inférieur » et changement du calage de l’alimentation ( remplacement de la courroie de distribution ).
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500A
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
Changement entre l’alimentation de l’aiguille et l’alimentation du fond
Pour le processus de couture de matériaux légers ou similaires, le plissement doit être évité. Dans ce cas, la méthode d’alimentation peut être changée en alimentation inférieure grâce à un réglage et un changement faciles de la jauge. Par rapport à l’alimentation de l’aiguille, l’alimentation du fond fonctionne pour empêcher le plissement et permet la couture avec une tension de fil inférieure.
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de couture Unique à JUKI
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types A et F, une qualité de couture exempte de plissement et de points irréguliers est promise. Pour les types S et G, la gamme de couture a été élargie pour produire des coutures bien tendues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type fil a été adopté pour les types A et F qui nécessitent la capacité de couture pour coudre des matériaux et des fondations légers sans plisser ni points irréguliers. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types S et G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur.
Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthodeUnique à JUKI
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
★ La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3528A-A | LH-3528A-F | LH-3528A-S | LH-3528A-G | ||
|---|---|---|---|---|---|---|
| Application | Poids léger | Fondation | Poids moyen | Jeans et poids lourd |
||
| Aiguille divisée organisée mécanisme de barre |
Non fourni | |||||
| Accrocher | Crochet régulier de l’axe vertical | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance de l’aiguille au bras de la machine |
120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Changement entre l’alimentation de l’aiguille et l’alimentation du fond | |||||
| Max. longueur du point | 5mm | 4 mm | 5mm | |||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Aiguilles indépendantes à droite et à gauche type ( type de point de blocage ) | Type standard | ||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 9 ) # 9 ~ # 16 |
DP × 5 ( # 10 ) # 9 ~ # 16 |
DP × 5 ( # 14 ) # 9 ~ # 16 |
DP × 5 ( # 21 ) # 16 ~ # 23 |
||
| Dimensions extérieures du colis ( mm ) |
LH-3528A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3528A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine ( y compris le paquet ) |
LH-3528A: 48kg LH-3528A-7: 61 kg ( avec AK: 63 kg ) LH-3528A-F-0B: 50kg ( avec AK: 63kg ) |
|||||
Présentation du produit
KANSAI SPECIAL .

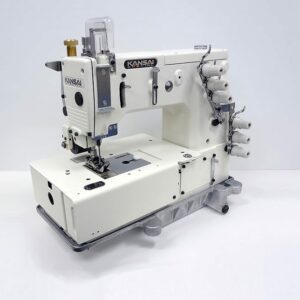

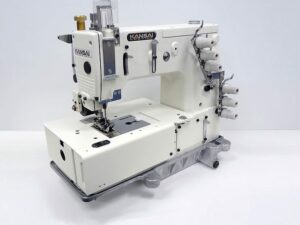

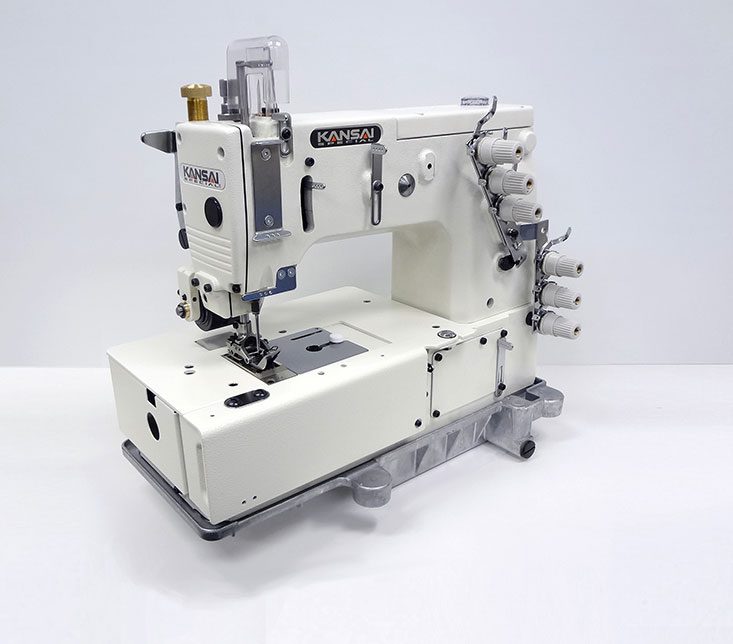

KANSAI SPECIAL-DLR-1503PTF
Machine à 03 aiguilles plate double point de chaînette KANSAI SPECIAL DLR-1503PTF
Machine ceintureuse plate 03 aiguilles point de chaînette, 06 fils
Nombre de point : de 7 à 16 pts/inch
Releveur de pied-de-biche : 10mm
Course de barre à aiguille : 34mm
Ecartement possible : 1/4 ou 9/32
Vitesse de la machine : 4500 rpm
La série DLR est une machine à plat, multi-aiguilles (1 ～ 6 aiguilles), à double point de chaînette avec mécanisme de mouvement de boucleur horizontal. La série DLR est destinée aux tissus mi-lourds et lourds. Le mécanisme d’extraction arrière unique de Kansai Special permet à la série DLR de produire des points durables et uniformes sur les tissus mi-lourds et lourds.
KANSAIR SPECIAL .

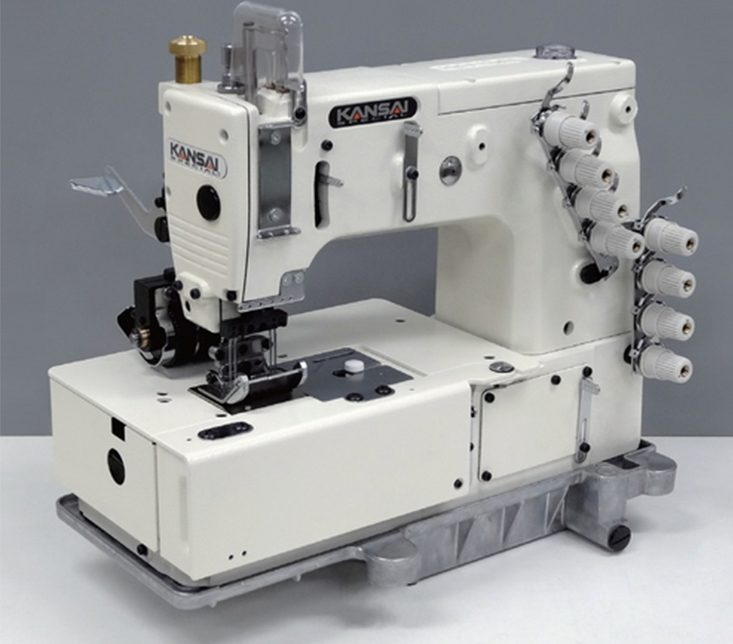

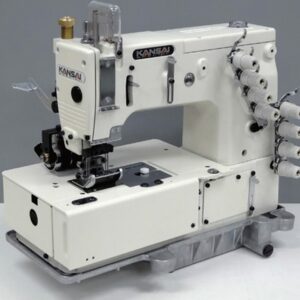

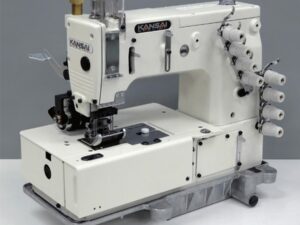

KANSAI SPECIAL-DLR-1508P
Machine ceintureuse plate point de chaînette KANSAI SPECIAL DLR-1508P
- Machine ceintureuse plate 04 aiguilles point de chaînette, 08 fils
- Nombre de point : de 7 à 16 pts/inch
- Releveur de pied-de-biche : 10mm
- Course de barre à aiguille : 34mm
- Ecartement possible : 1/4-3/4-1/4 ou 1/4-1-1/4 ou 3/16-1-3/16
- Vitesse de la machine : 4500 rpm
La série DLR est une machine à plat, multi-aiguilles (1 ～ 6 aiguilles), à double point de chaînette avec mécanisme de mouvement de boucleur horizontal. La série DLR est destinée aux tissus mi-lourds et lourds. Le mécanisme d’extraction arrière unique de Kansai Special permet à la série DLR de produire des points durables et uniformes sur les tissus mi-lourds et lourds.
Applications: couture des genoux, fixation de la ceinture et du ruban de ligne, et insertion d’élastiques.
Caractéristiques techniques :
KANSAIR SPECIAL .

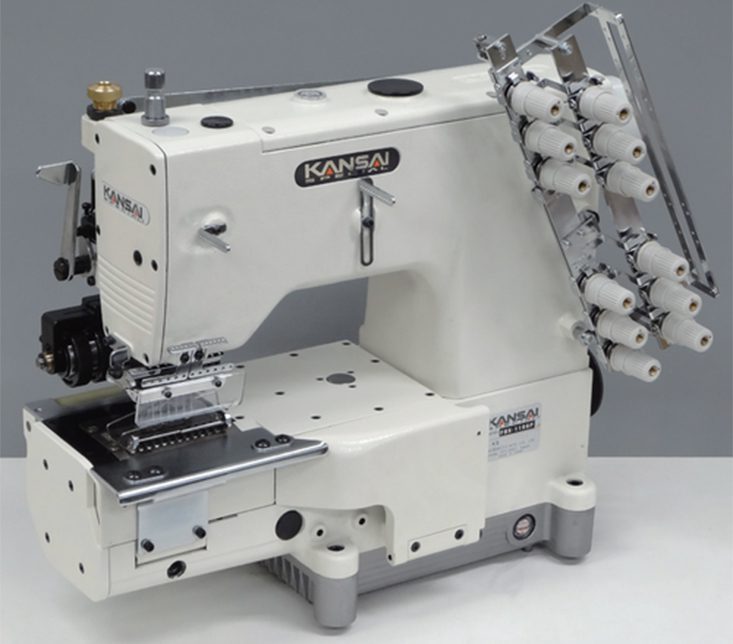

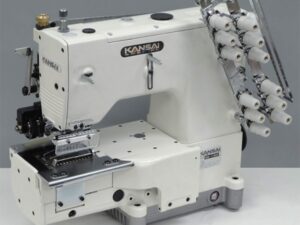

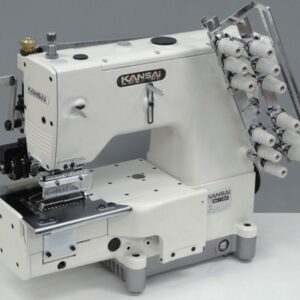

KANSAI SPECIAL-FBX SERIES
Machine ceintureuse à canon point de chaînette KANSAI SPECIAL FBX SERIES
La série FBX est une machine à double point de chaînette à bras cylindrique, 2 ～ 6 aiguilles avec mécanisme d’alimentation par aiguille. Il est conçu pour coudre des ceintures de matières moyennes à lourdes telles que des jeans et des pantalons de travail. Comme le mécanisme d’alimentation par aiguille et le mécanisme d’alimentation inférieur sont liés, les deux quantités d’alimentation peuvent être ajustées en même temps par bouton-poussoir. Le puller arrière sécurise également l’alimentation. Ce mécanisme d’alimentation en aiguille peut résoudre des problèmes tels que la torsion, le plissement et le glissement des matériaux. La série FBX a un large éventail d’applications car elle peut coudre le matériau jusqu’à une largeur de 70 mm, en particulier les articles tubulaires comme les ceintures
Caractéristiques techniques :
